simulink解析can报文
1. 工程准备
1.1 创建工程

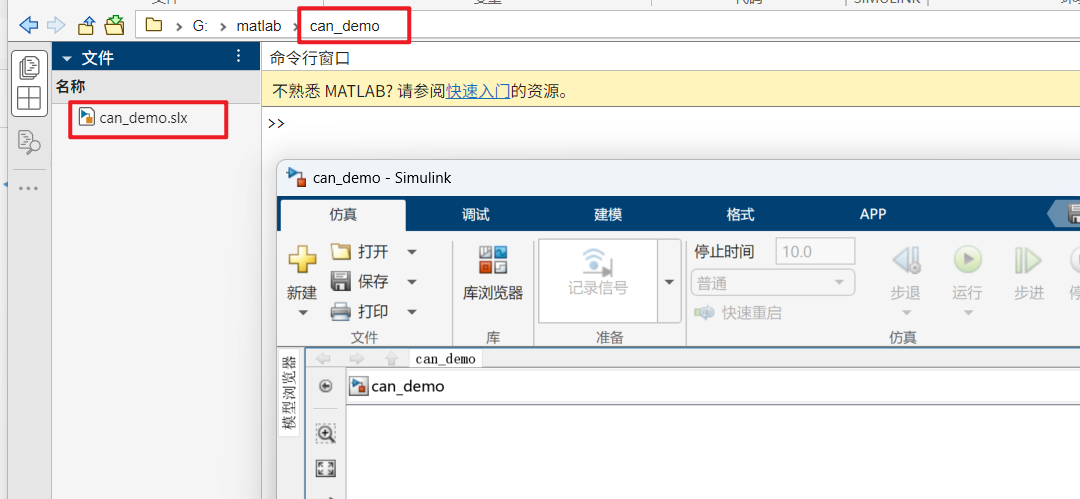

创建一个空白文件夹用于保存工程，将工作目录切换到此目录，打开simulink并创建模型。

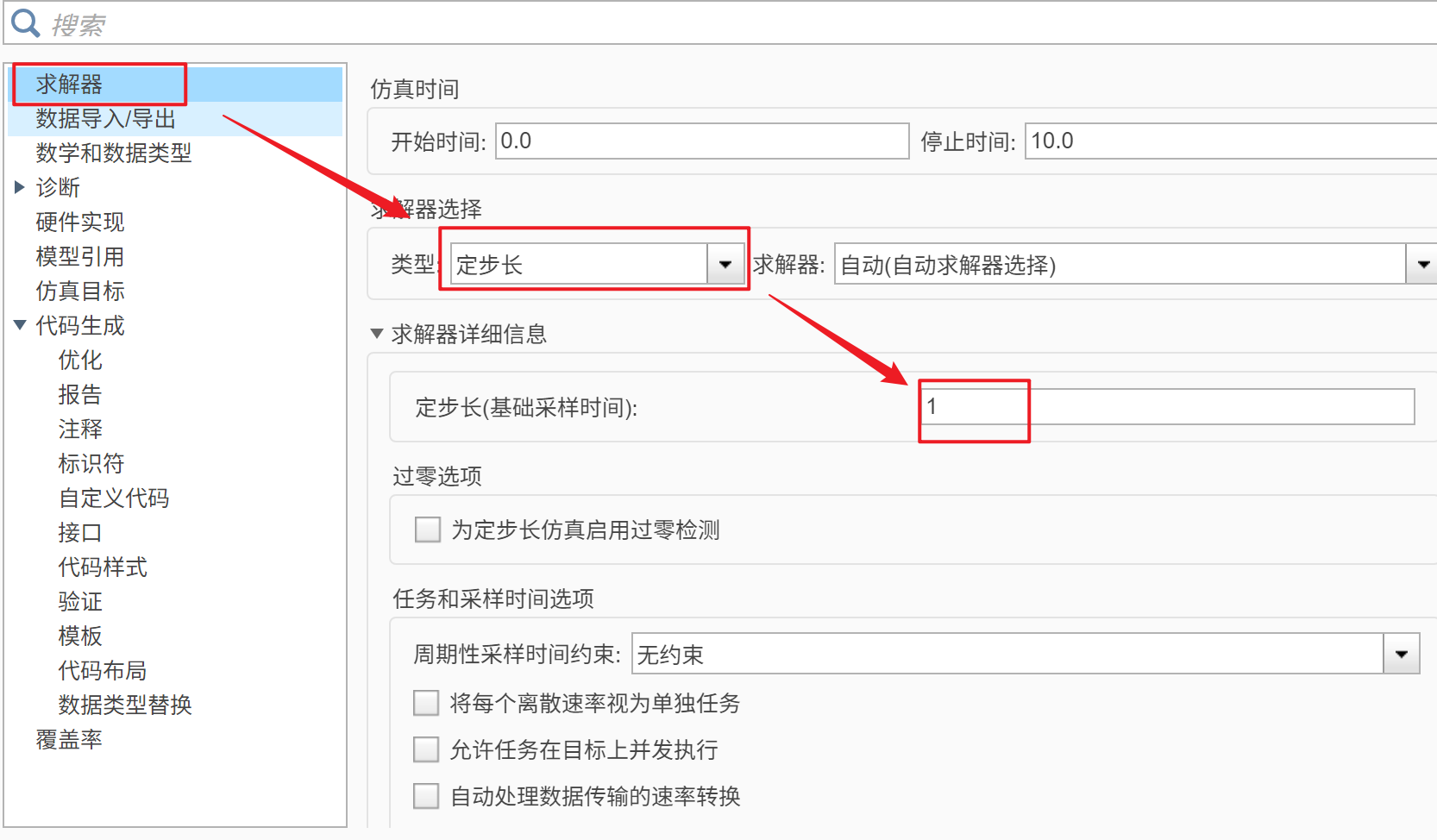

模型设置如下：
求解器步长为1

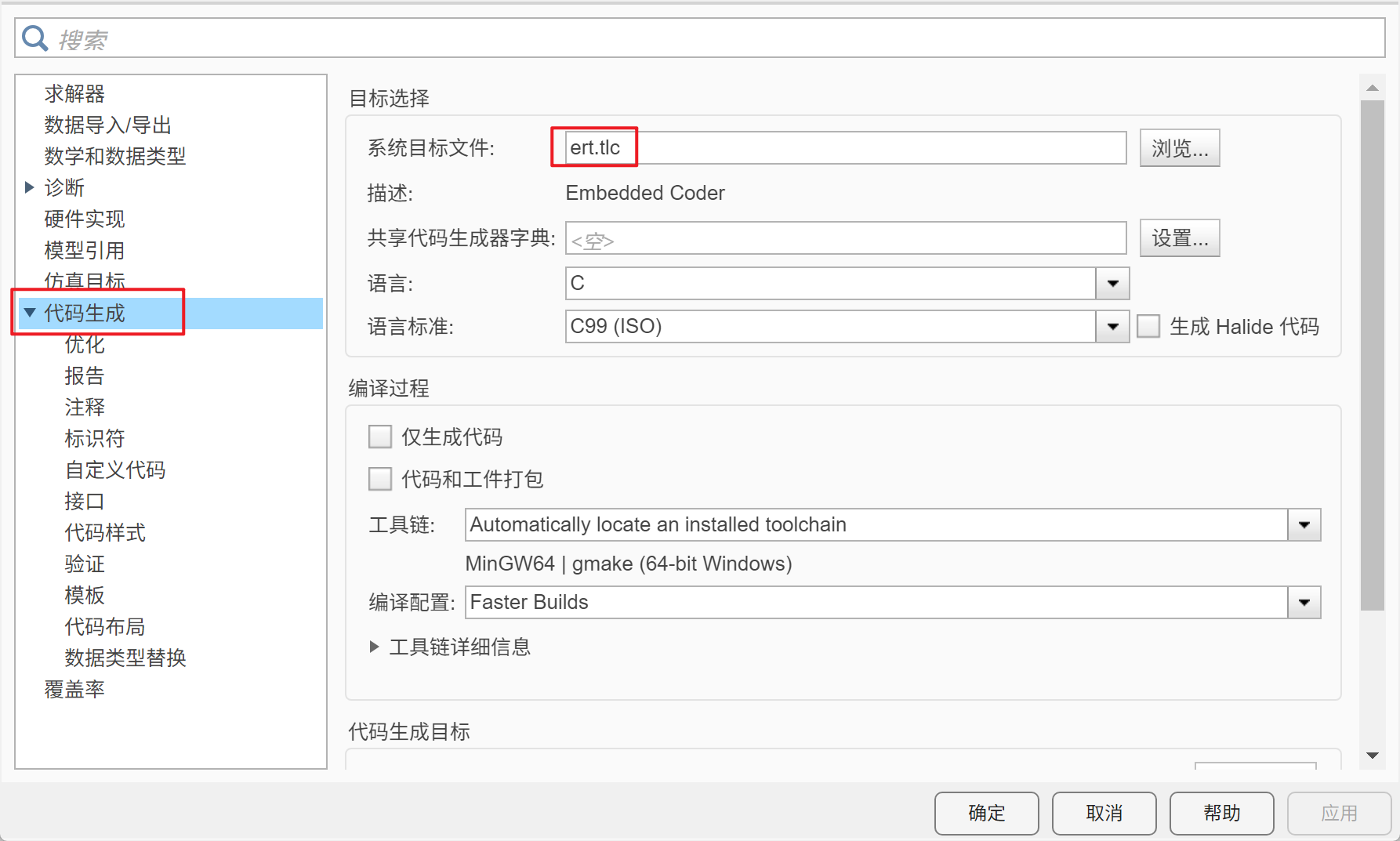

代码生成为嵌入式代码
1.2 DBC准备

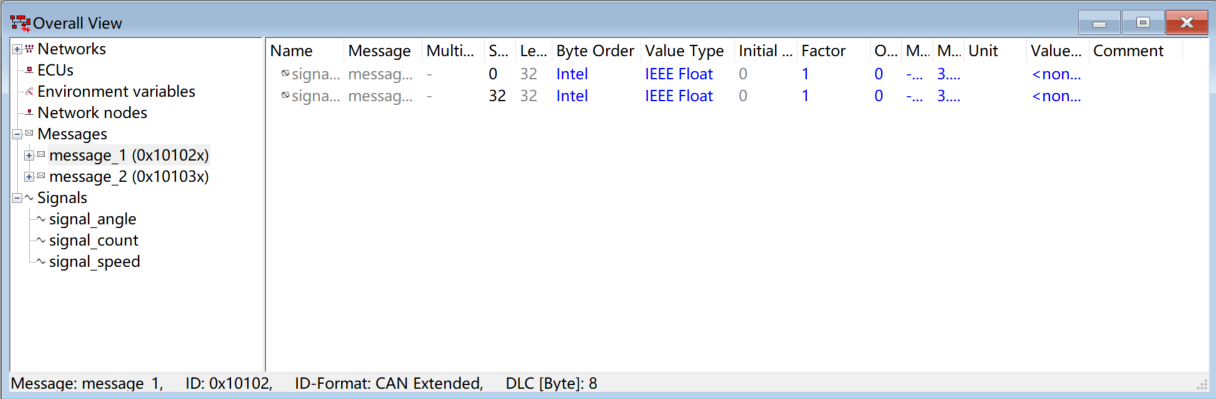

简单创建一个dbc文件，这里创建了个有两条报文的dbc，并且也放到工程目录下，或者随便找个有报文的dbc文件就可以。
1.3 外部接口准备
在工程目录下创建interface文件夹，用于存放需要调用的外部接口。

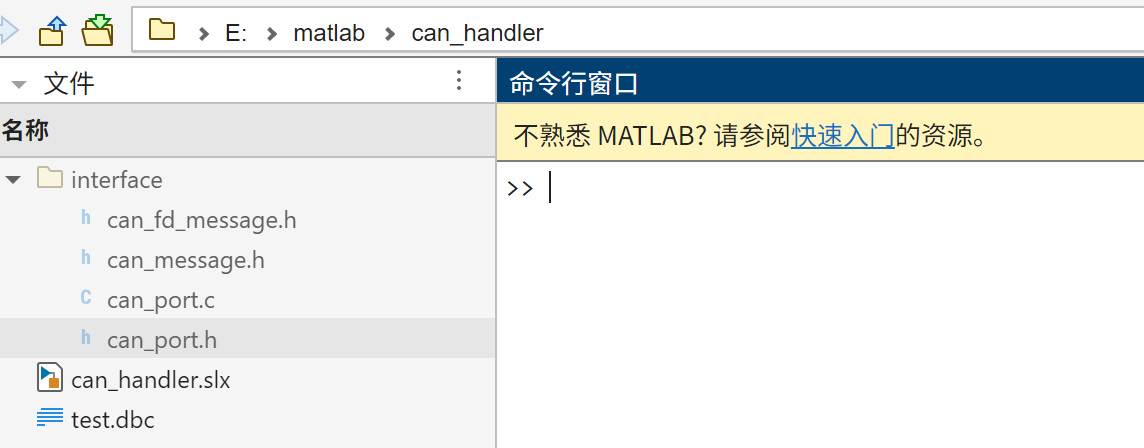

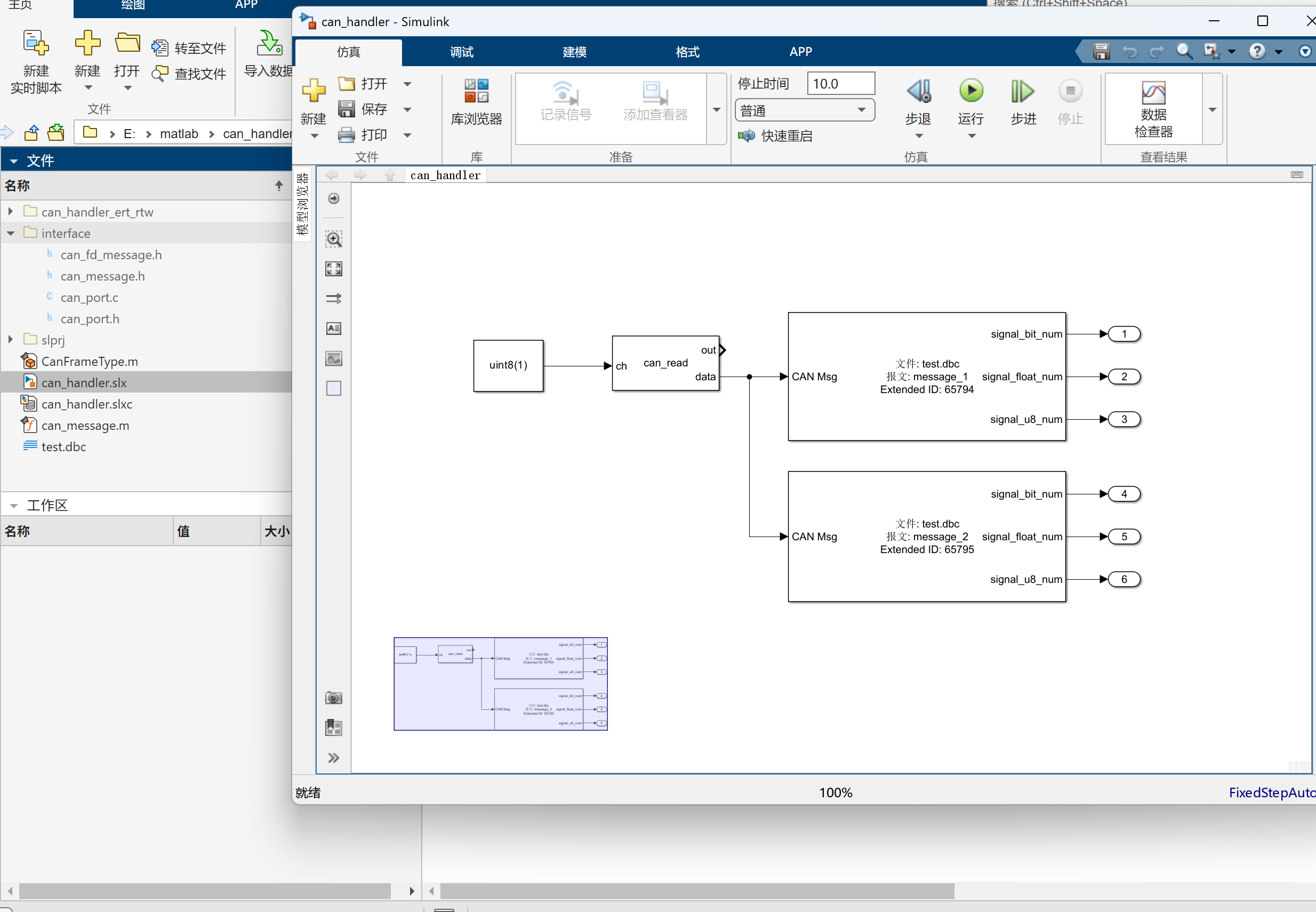

最终目录如下图所示。
其中
can_fd_message.h、can_message.h是从matlab安装目录复制过来的。
E:\R2025bR3\R2025bR3\toolbox\shared\can\src\scanutil\can_message.h
E:\R2025bR3\R2025bR3\toolbox\shared\can\src\scanutil\can_fd_message.h

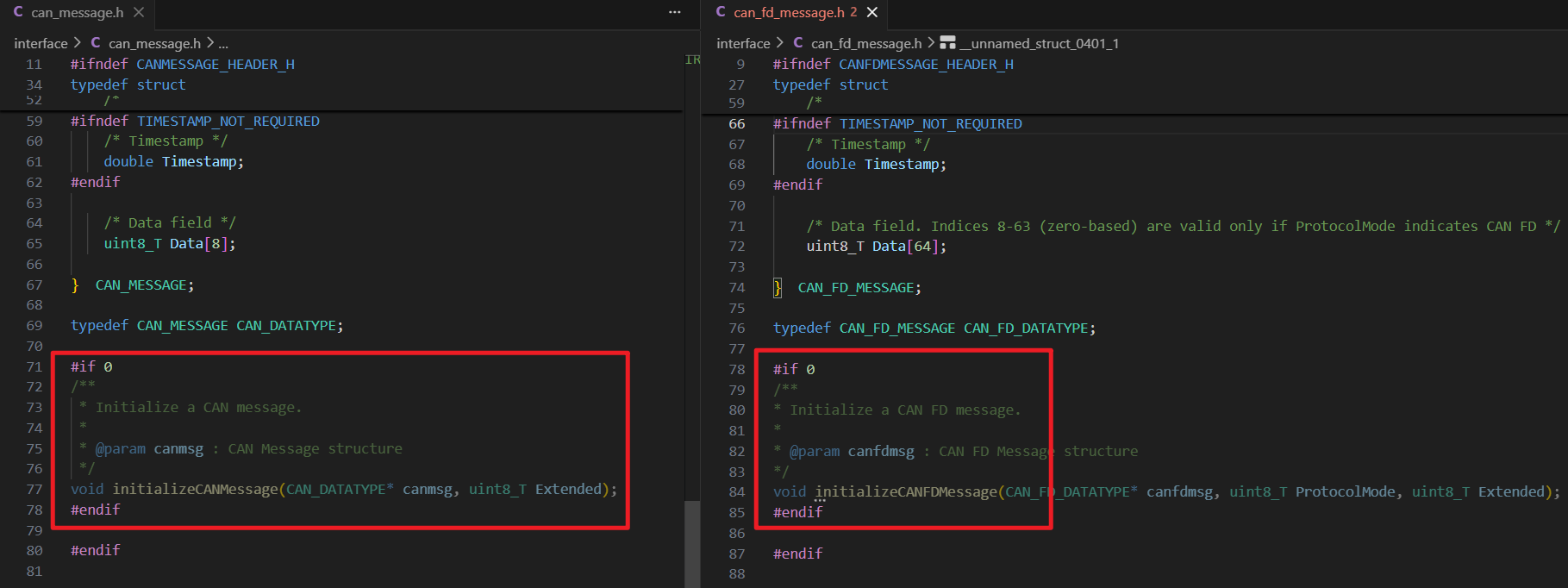

然后注释/删除最下面没有用的接口，其他的全部保留。

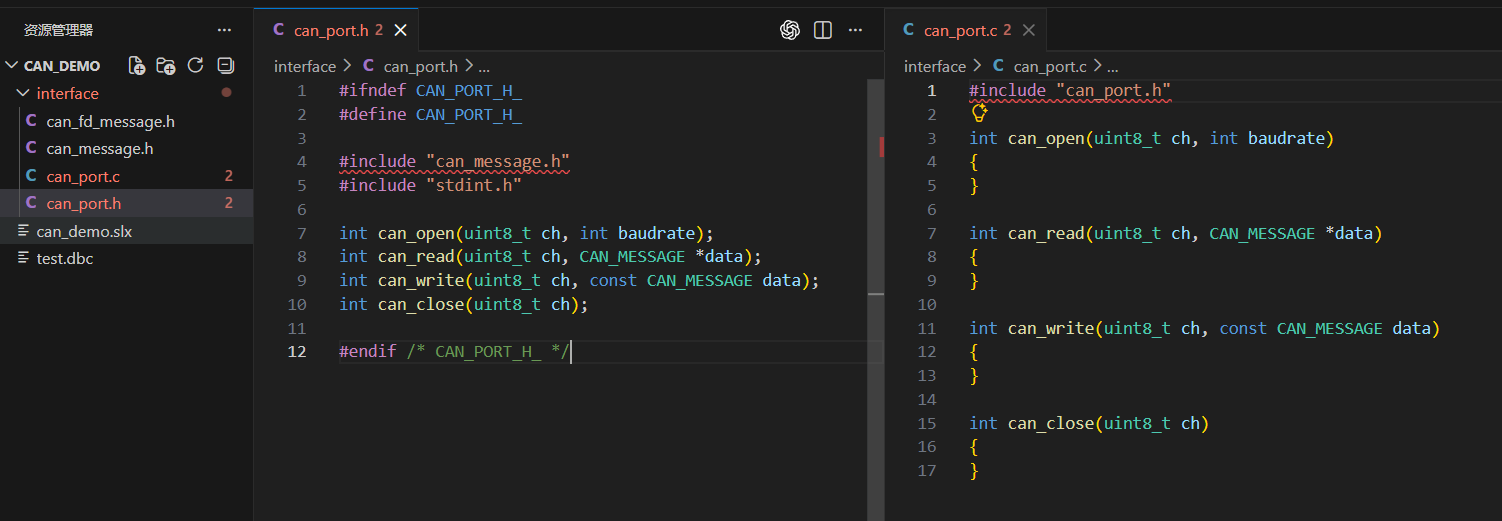

另外两个是用户自己写的接收can消息的接口，实现可以为空，定义在即可。
注意：数据类型CAN_MESSAGE不要修改，结构体类型定义在他提供的那两个文件里。
2. 模型搭建
2.1 仿真运行

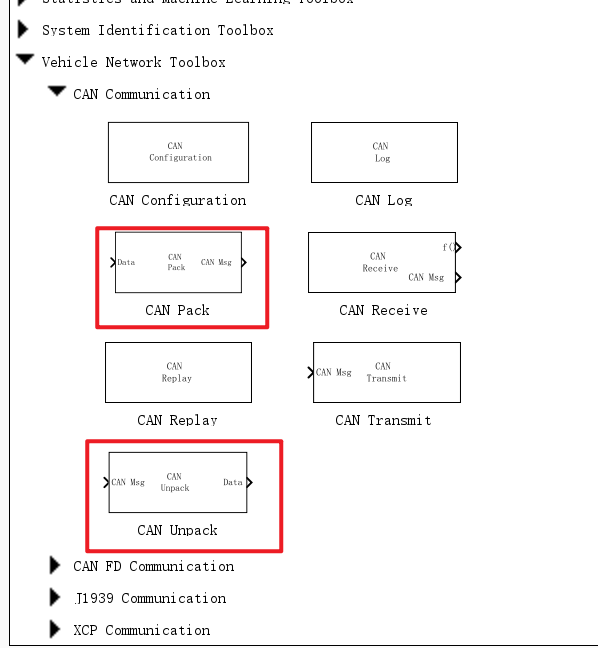

Can消息处理主要用到这两个模块CAN Pack 和 CAN Unpack。
CAN Pack：将输入参数按照dbc中的定义，打包为一帧CAN报文格式
CAN Unpack：将一帧CAN报文按照dbc中的定义，解析为多个字段

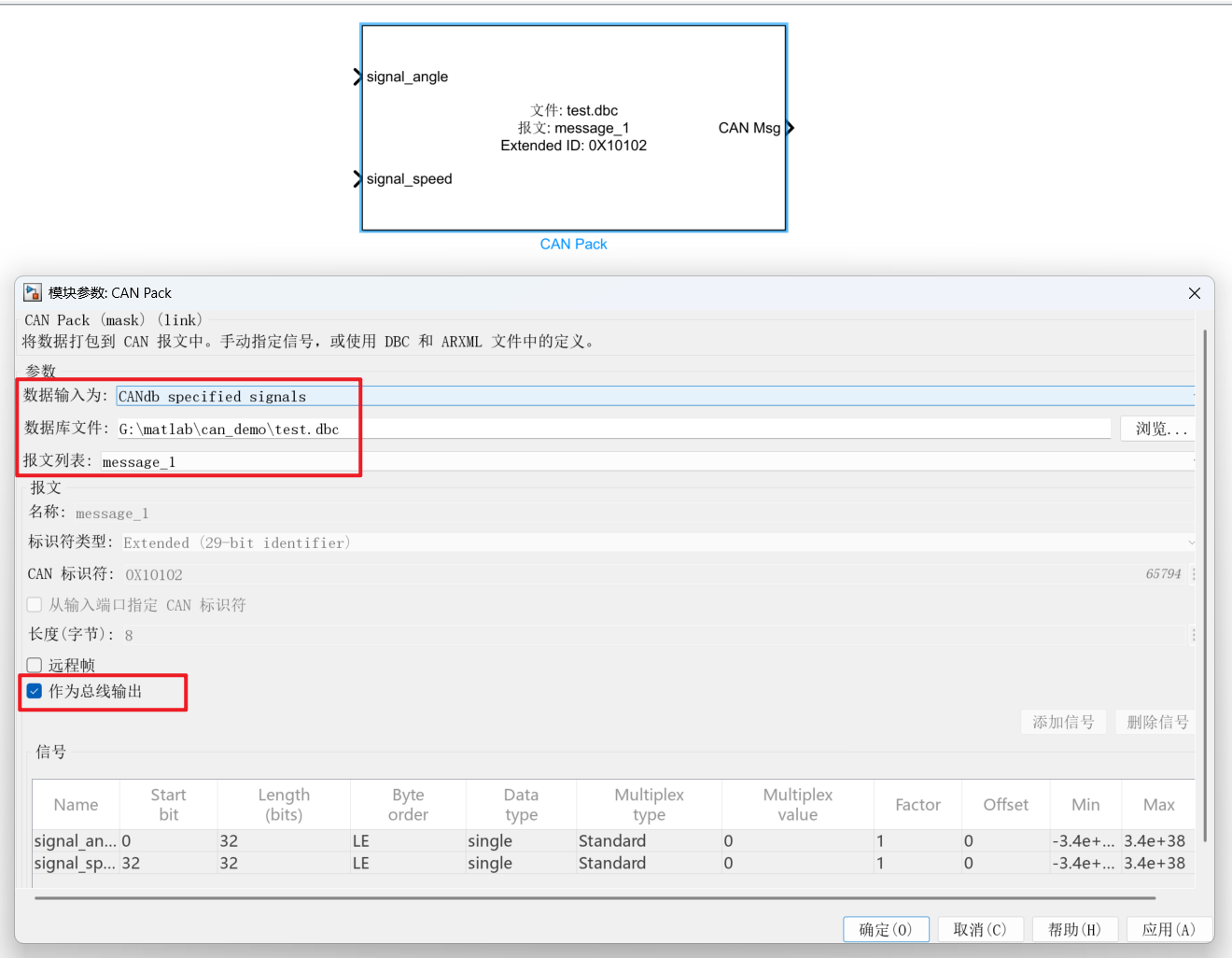

创建一个CAN Pack模型，双击选择参数，数据格式选择CANdb，数据库文件选择创建的dbc文件，报文列表中选择要打包的报文。
这里将"作为总线输出也勾选上"，打包后的数据类型可以使用bus解析模块查看。

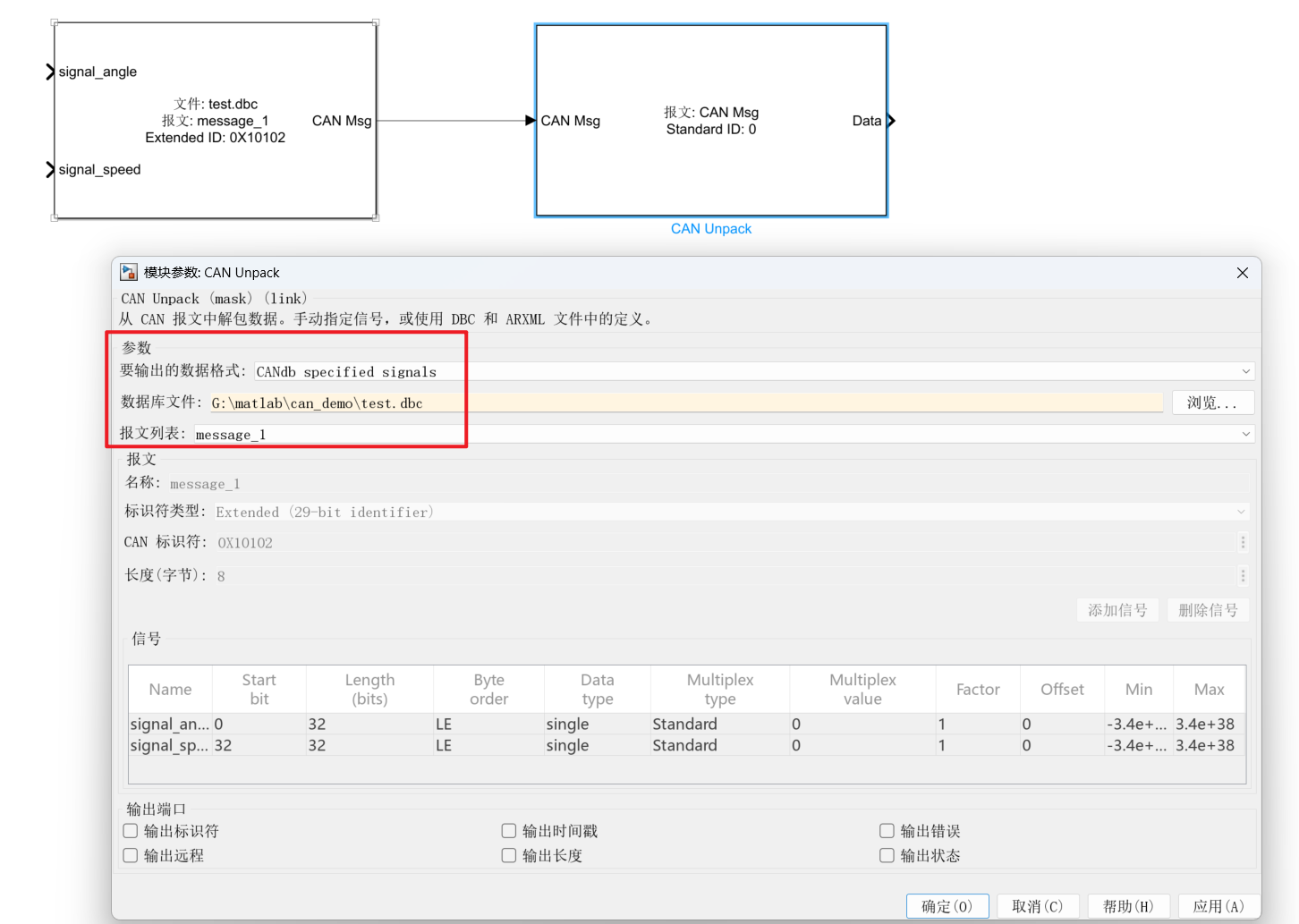

再添加一个CAN Unpack模型，同样的，选择数据格式和要处理的报文。

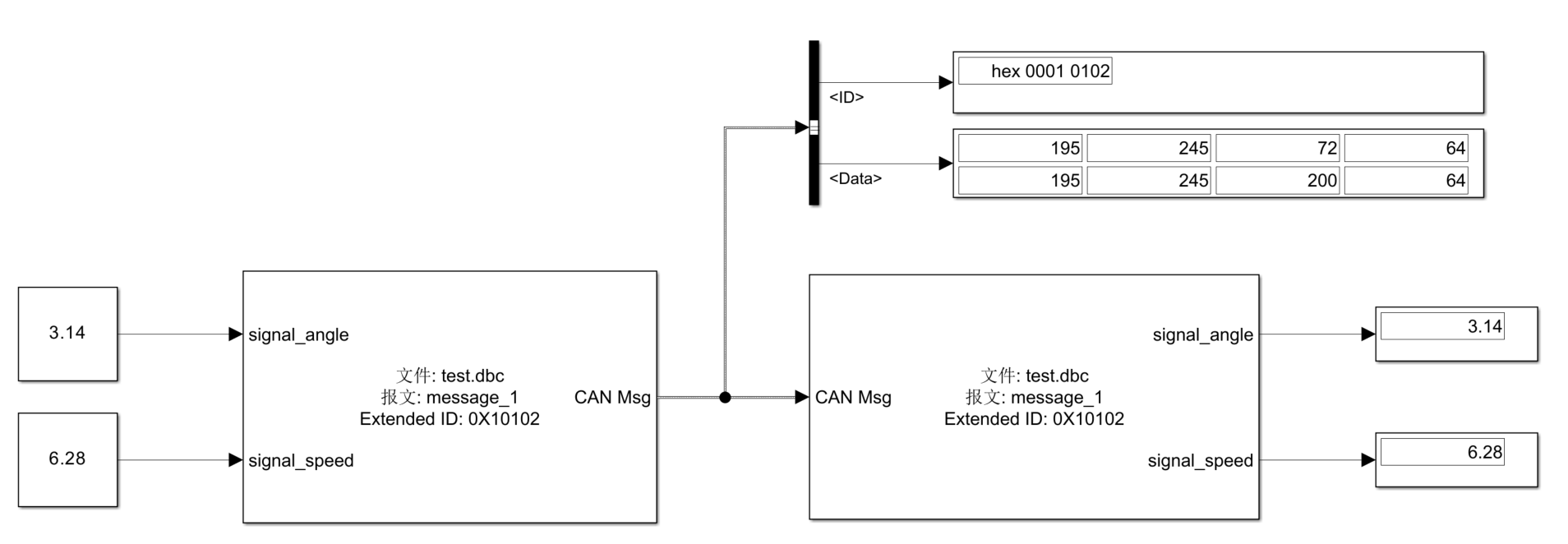

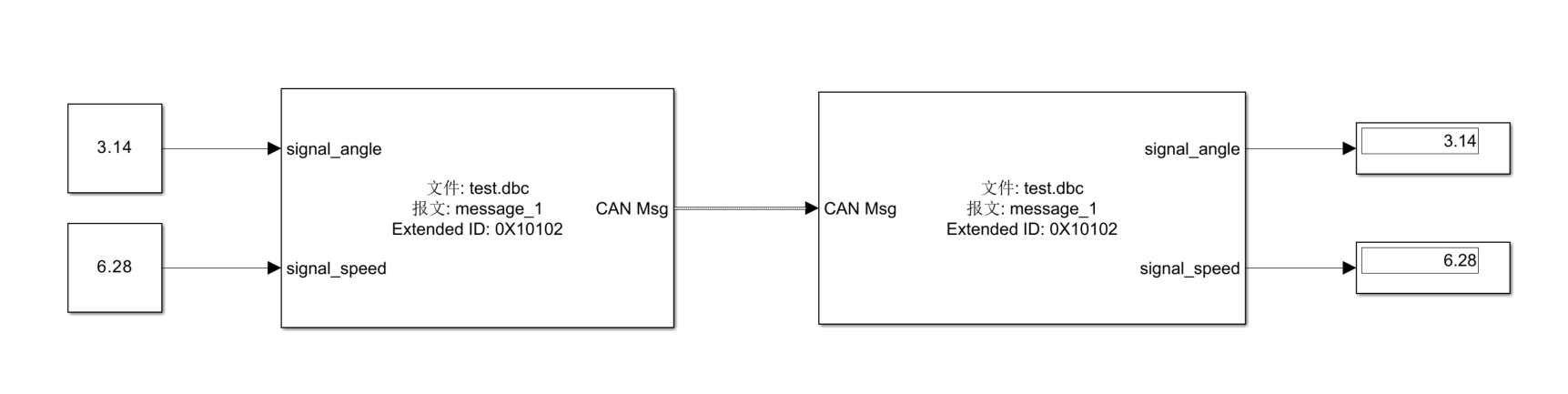

连接Pack 和 Unpack模块，并添加一个固定的输入，然后点击仿真运行。数据会被打包成can报文进入另一个模块，再解析成数据。

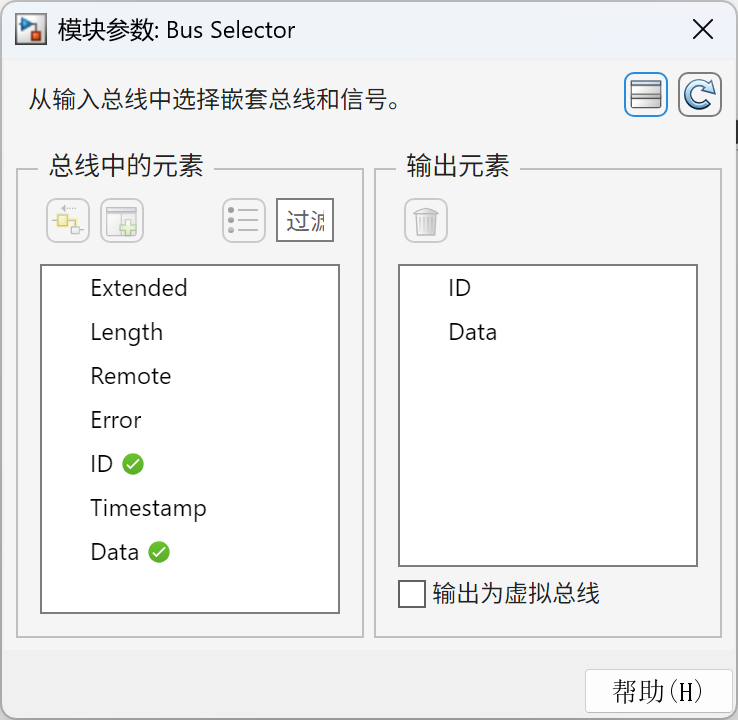

为了查看CAN Msg的数据，添加一个Bus Selector模块解析这个数据，可以看到这个结构体是由以下部分组成的。
仿真后结果如下所示（需要勾选Pack的作为总线输出，才可以使用bus解析模块解析）。
注意：CAN Msg是一个结构体类型的数据，就是can_message.h中定义的，只是这里还没有用到那个文件。
2.2 接收模型

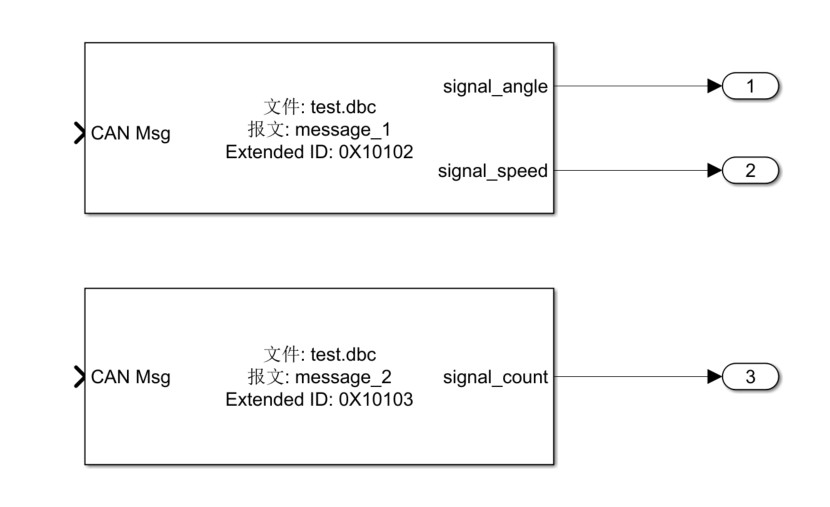

创建一个模块，接收can报文，有几条消息，就创建几个模块，这里有两条需要处理的报文，所以创建两个。
这里需要使用一个"C Caller"模块，调用外部接口接收can报文。需要先在模型中添加外部文件的定义。

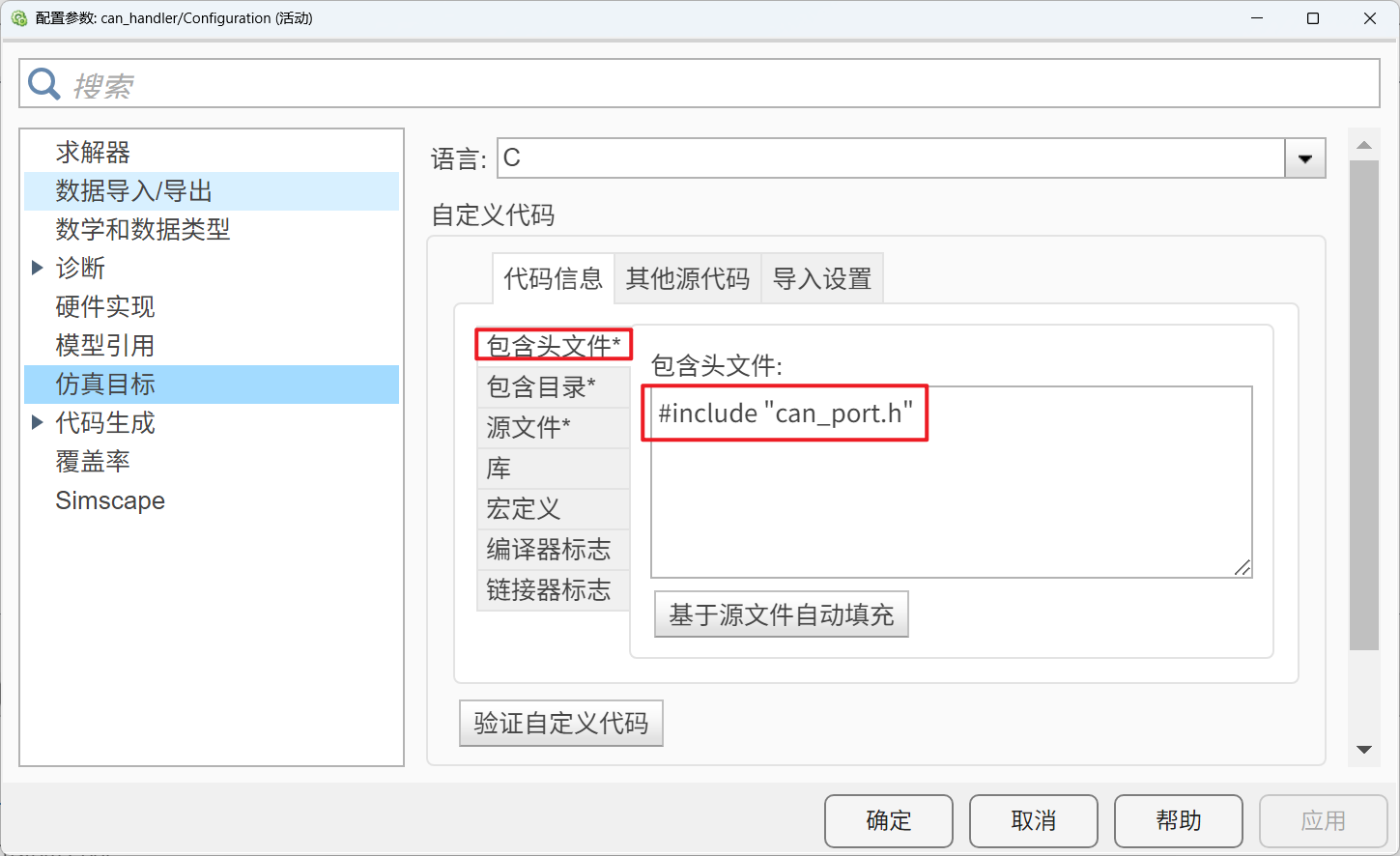

头文件

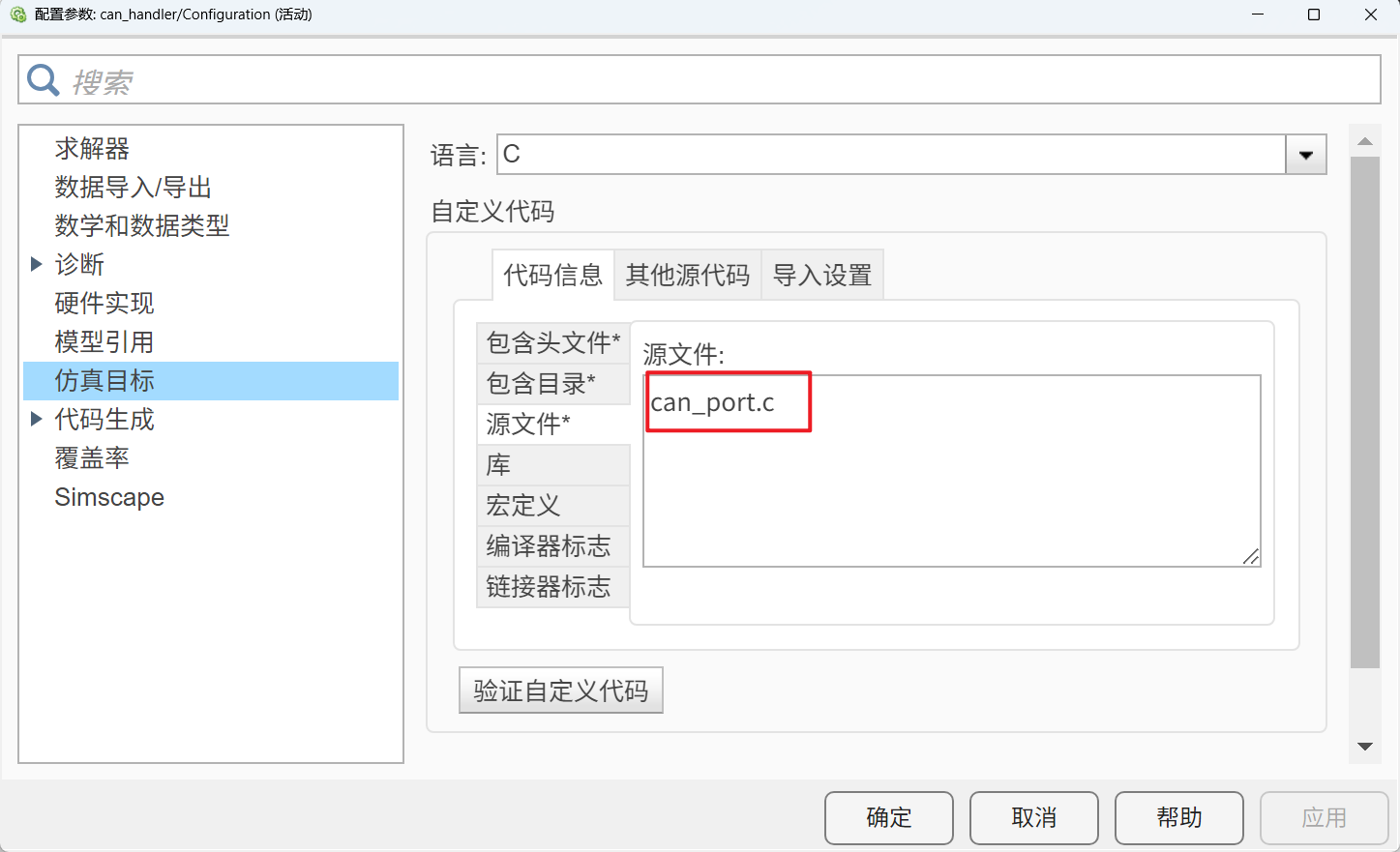

源文件

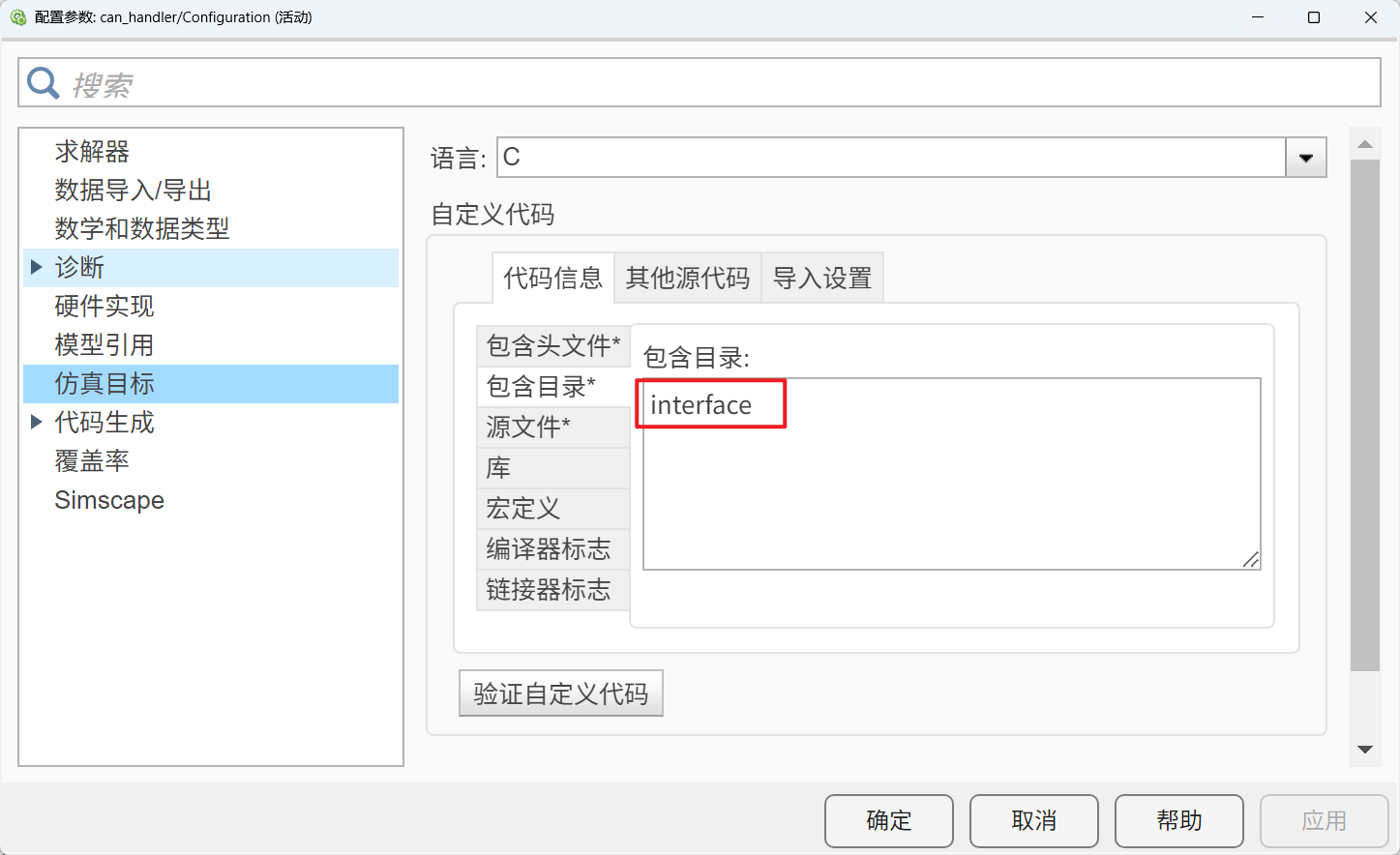

文件路径

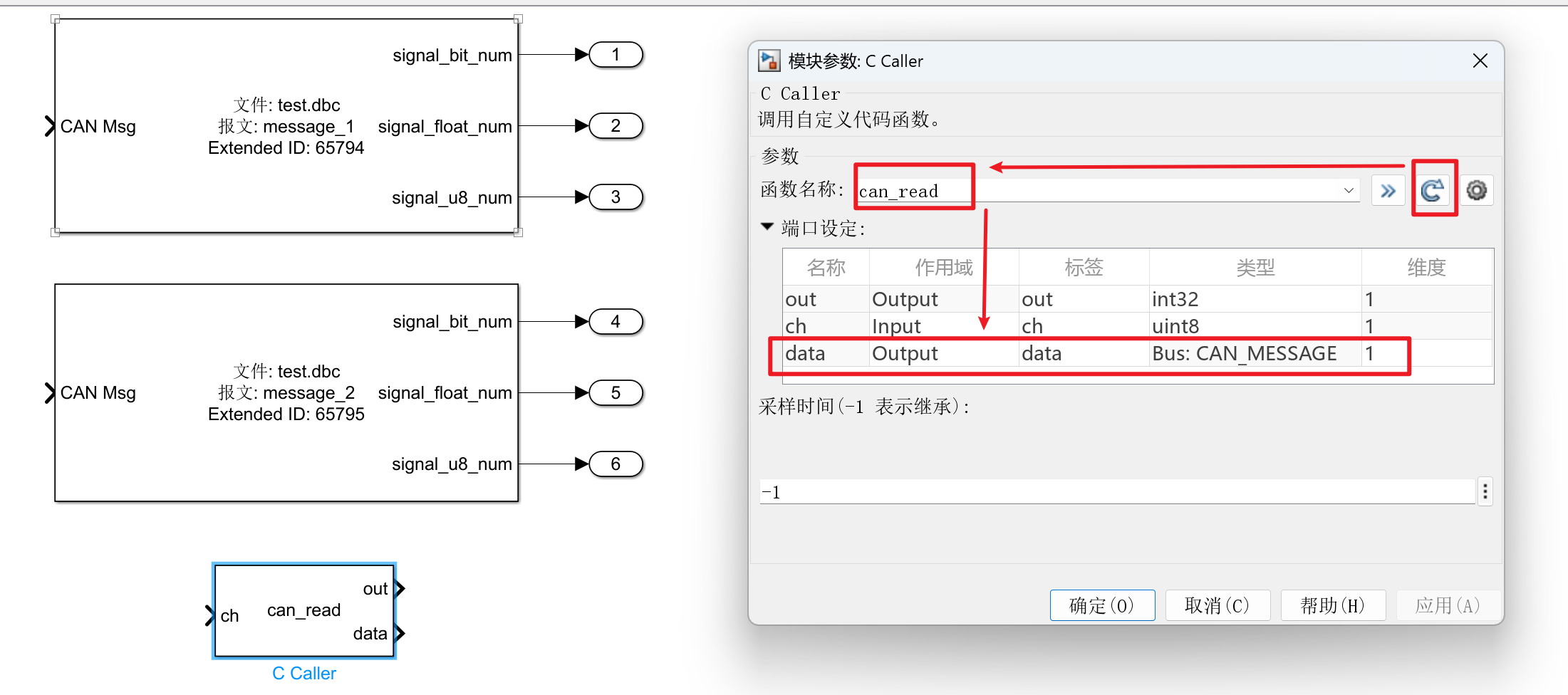

添加一个"C Caller"模块，双击模块，点击右侧刷新后选择接收数据的接口（如果刷新不出来接口，说明上面路径或者头文件没配置对）。修改模块的端口设定，将ch设置为input，data这里是输出的报文，设置为Output。
注意：这里多出来一个out端口，是因为定义的函数的返回值是int类型的，如果不需要可以忽略这个输出，或者将函数返回值改成void即可。也可以将其用作是否获取到数据的Enable信号。

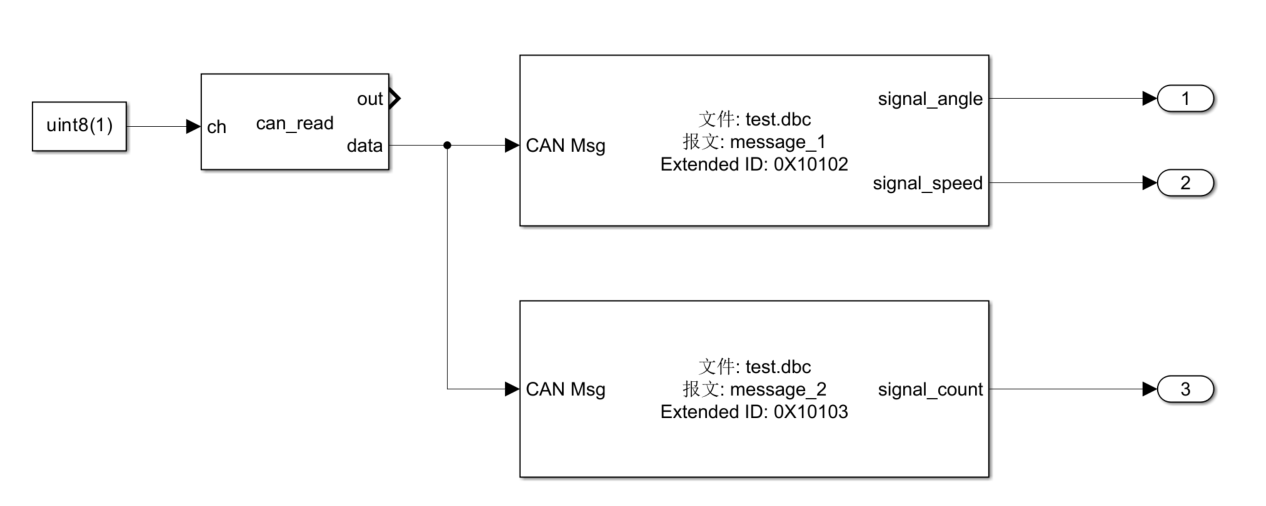

完成后重新连接模型，传入一个固定的通道1，读取到can报文后，传入到解析模块进行解析。
2.3 生成代码

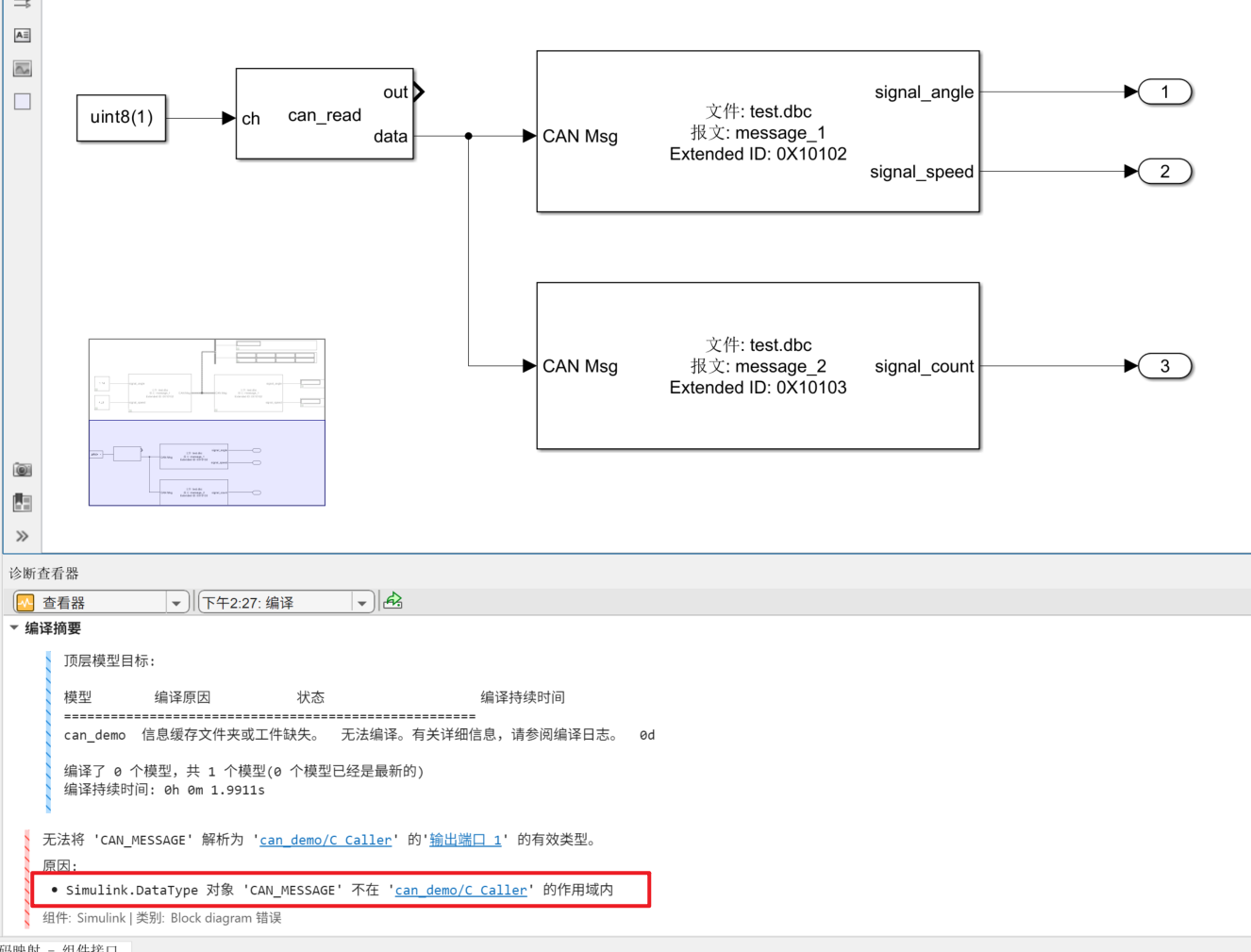

此时直接生成代码还是会报错，因为没有数据类型定义。
在命令行中调用如下命令

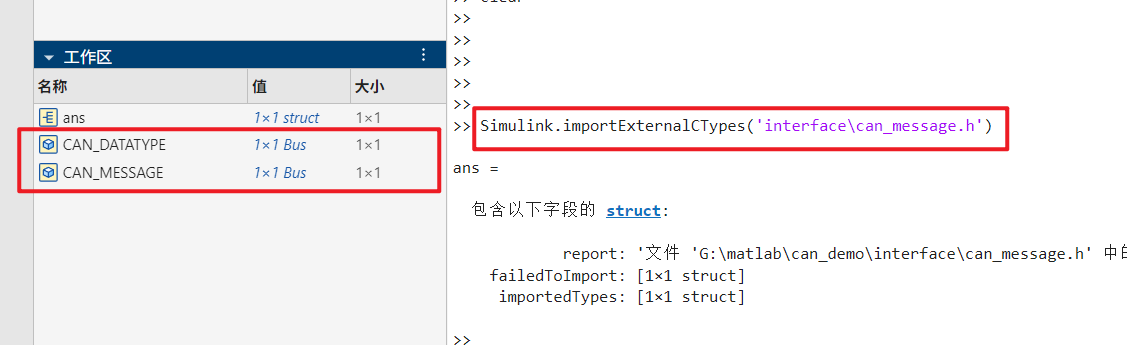

Simulink.importExternalCTypes('interface\\can_message.h')该命令会将can_message.h中的结构体定义自动在工作区中添加对应的bus类型。
此时，再点击生成代码，就可以正常生成代码了（注意是生成，不是编译，编译肯定过不去的）。
以上就可以正常生成代码了。
但是工作区的内容关闭后下次打开就没有了，为了不用每次打开模型都需要重新创建工作区的内容。

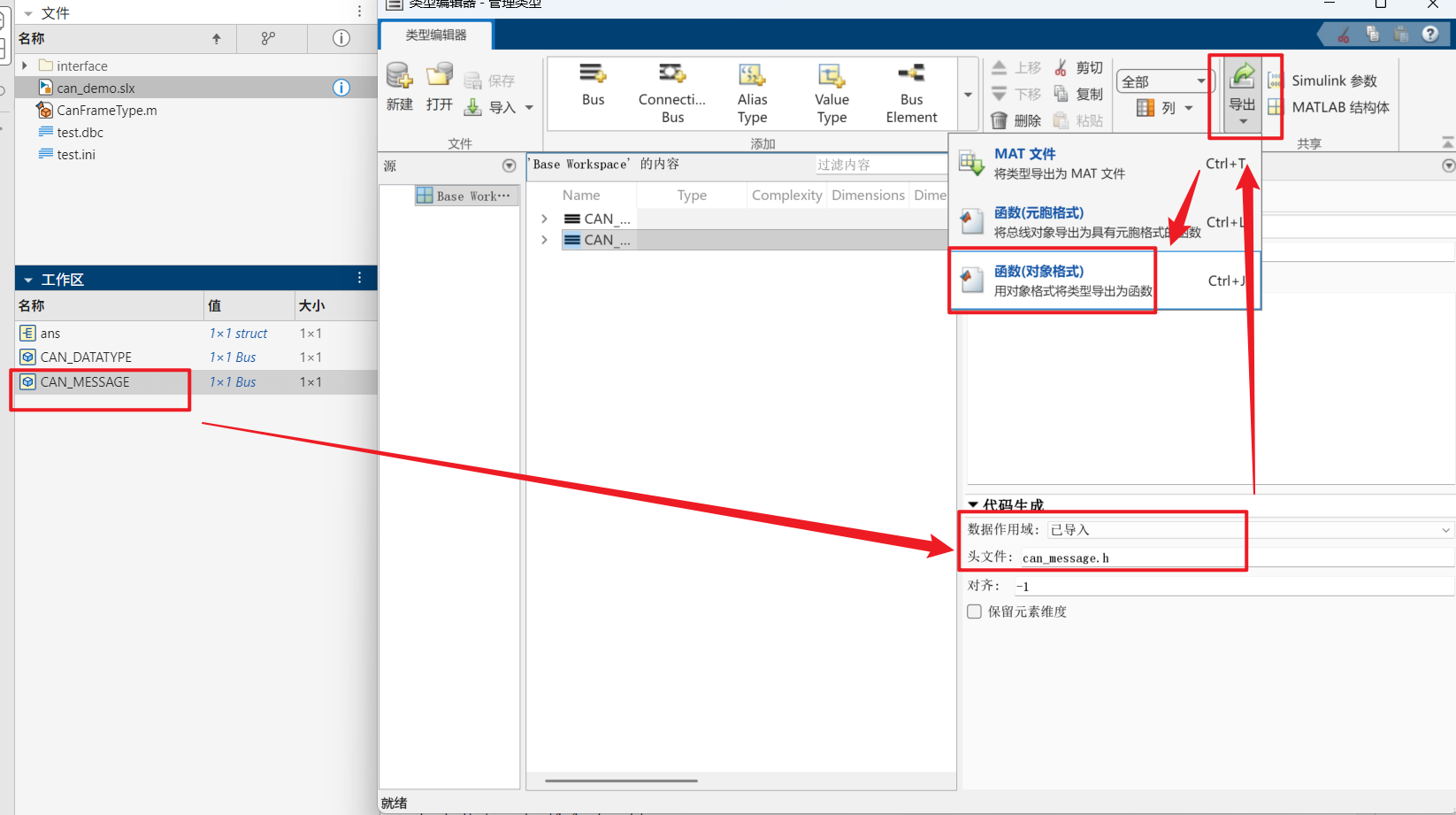

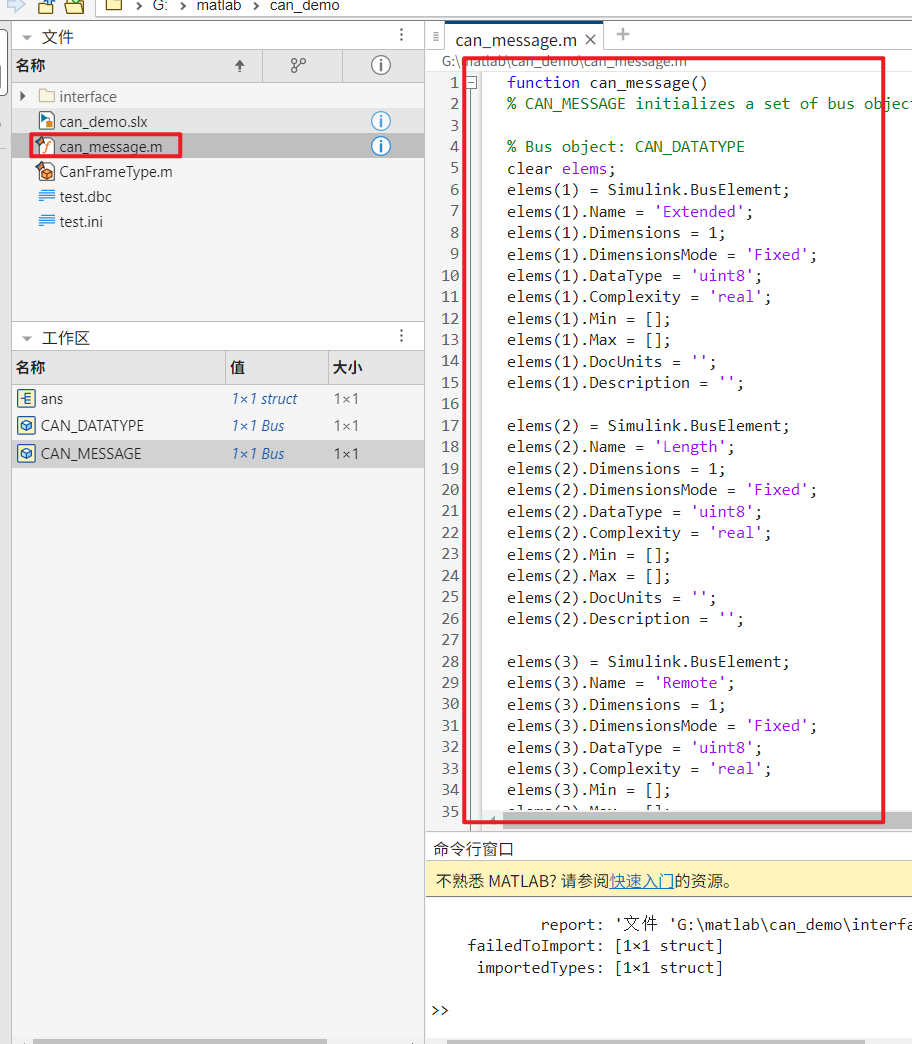

双击创建的can消息类型，在右侧数据域选择已导入，头文件填入can_message.h，然后点击导出，选择对象格式，命名为can_message.m
保存完成之后，生成的是一个创建这个数据类型定义的脚本。

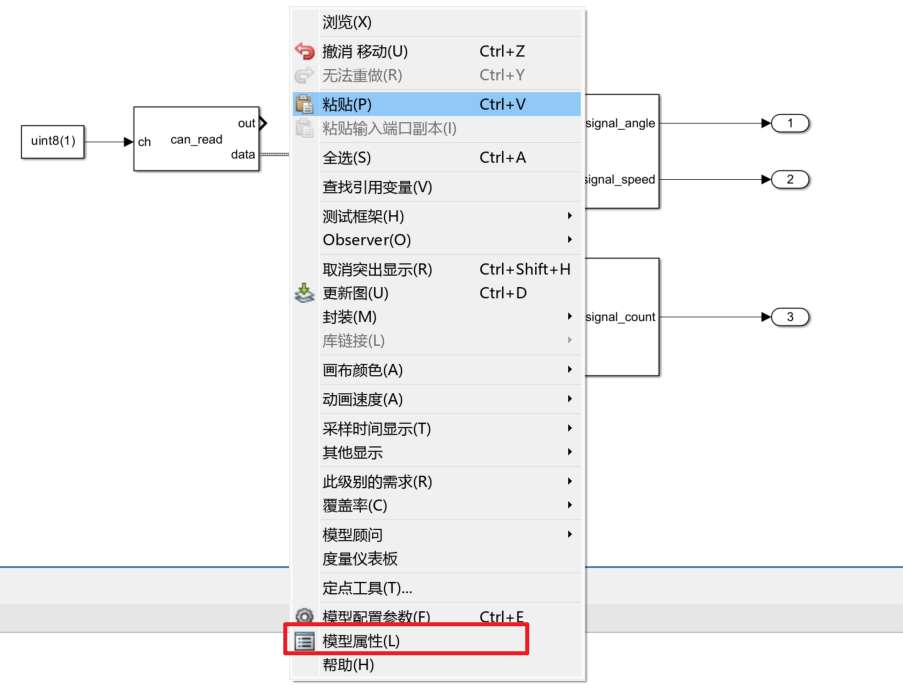

回到模型界面，在空白区域右键，选择模型属性。

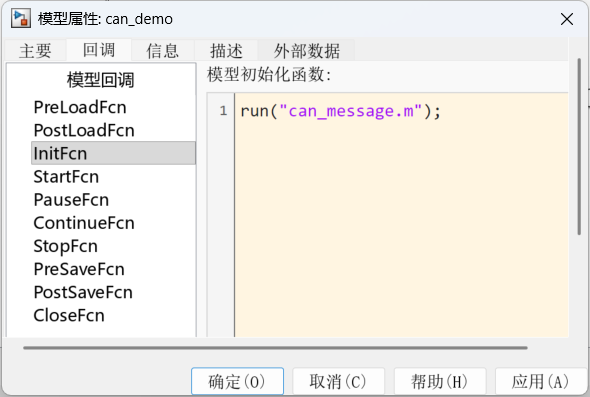

在回调界面中的initFcn中填入如下内容后点击确定。
run("can_message.m");
此时关闭模型，在工作区右键并清空工作区，重新打开模型后如下图所示。

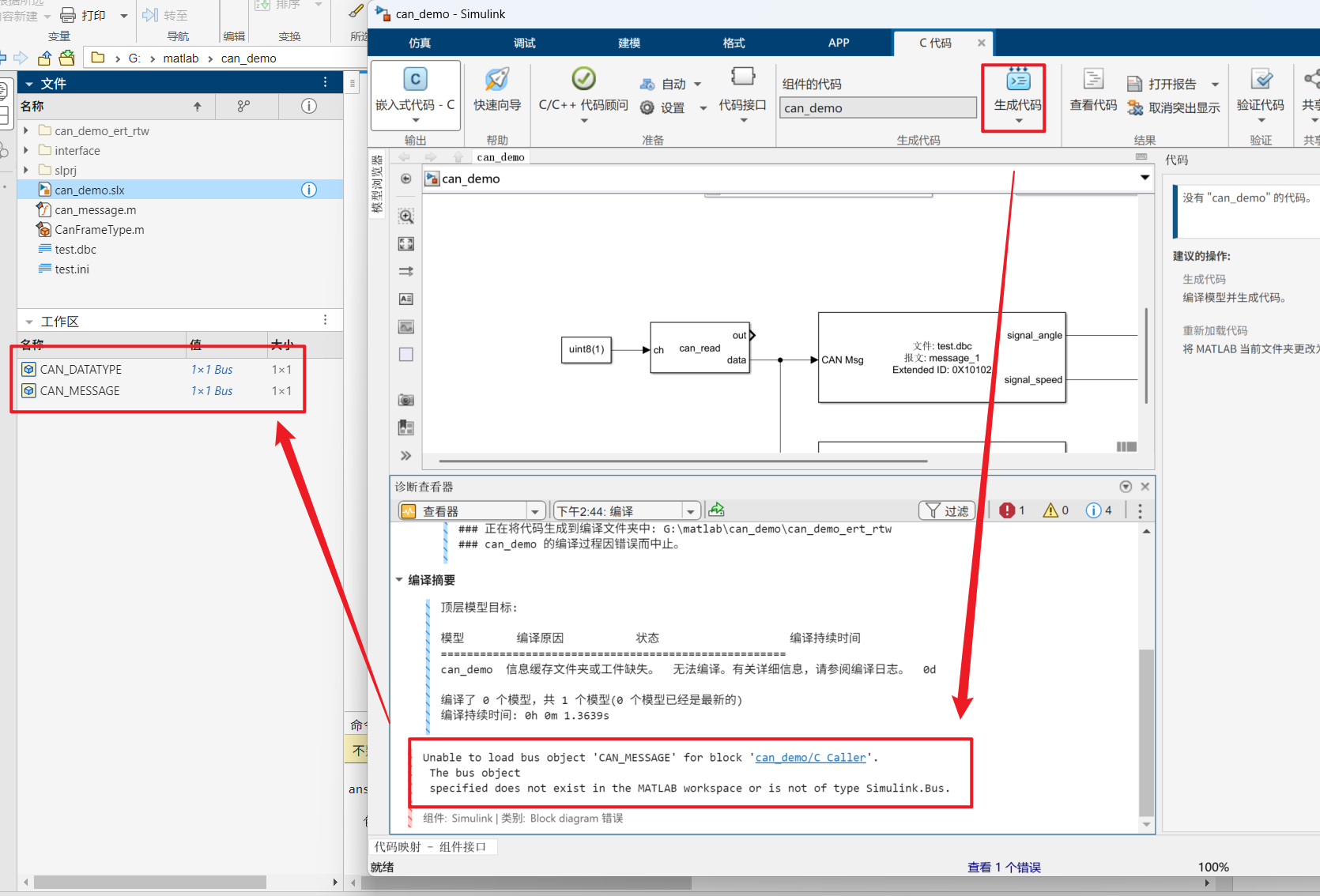

然后首次点击生成代码后失败，但左侧工作区中就出现了刚才定义的数据类型。

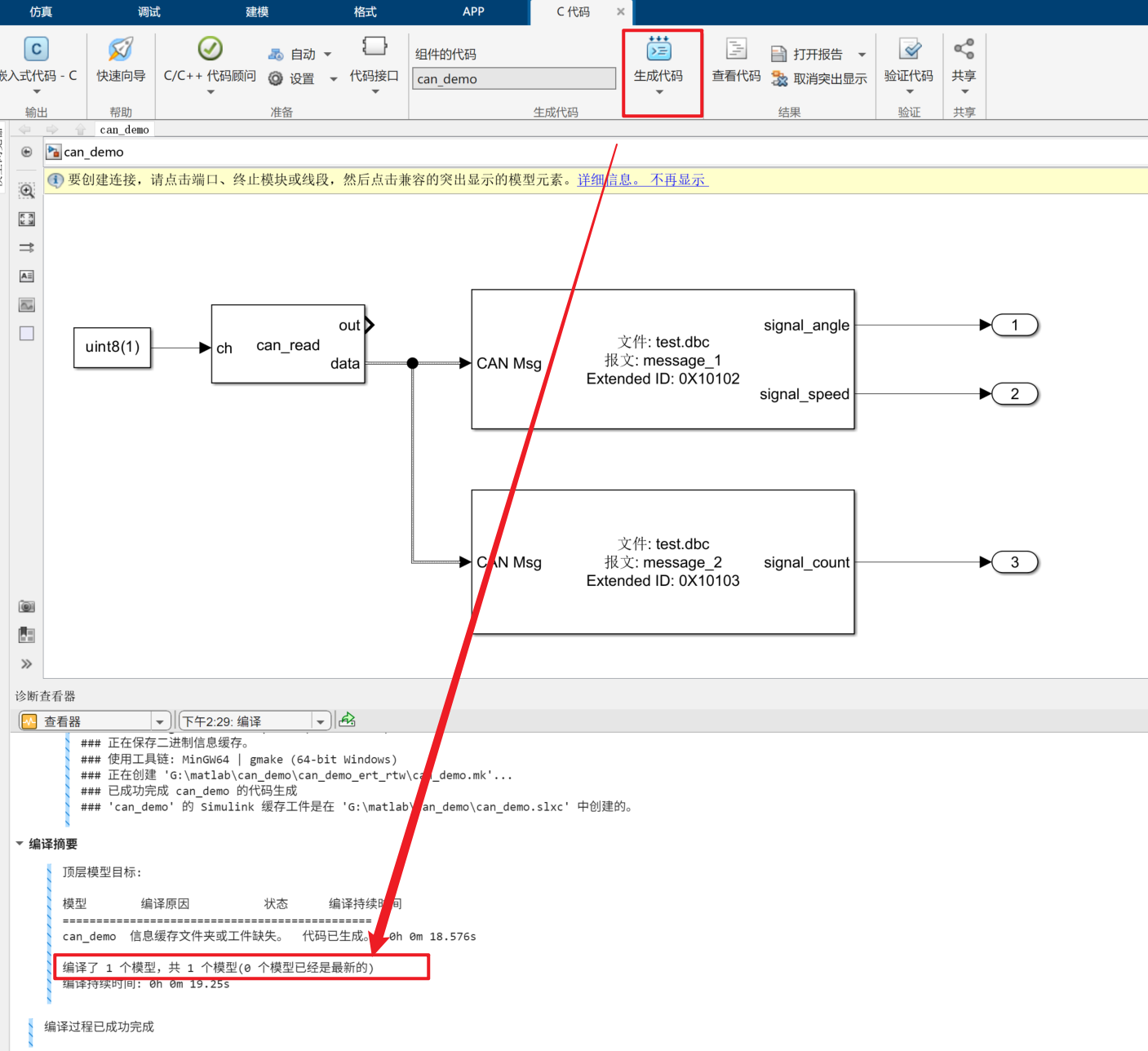

再次点击生成代码即可正常生成代码了。
2.4 代码集成

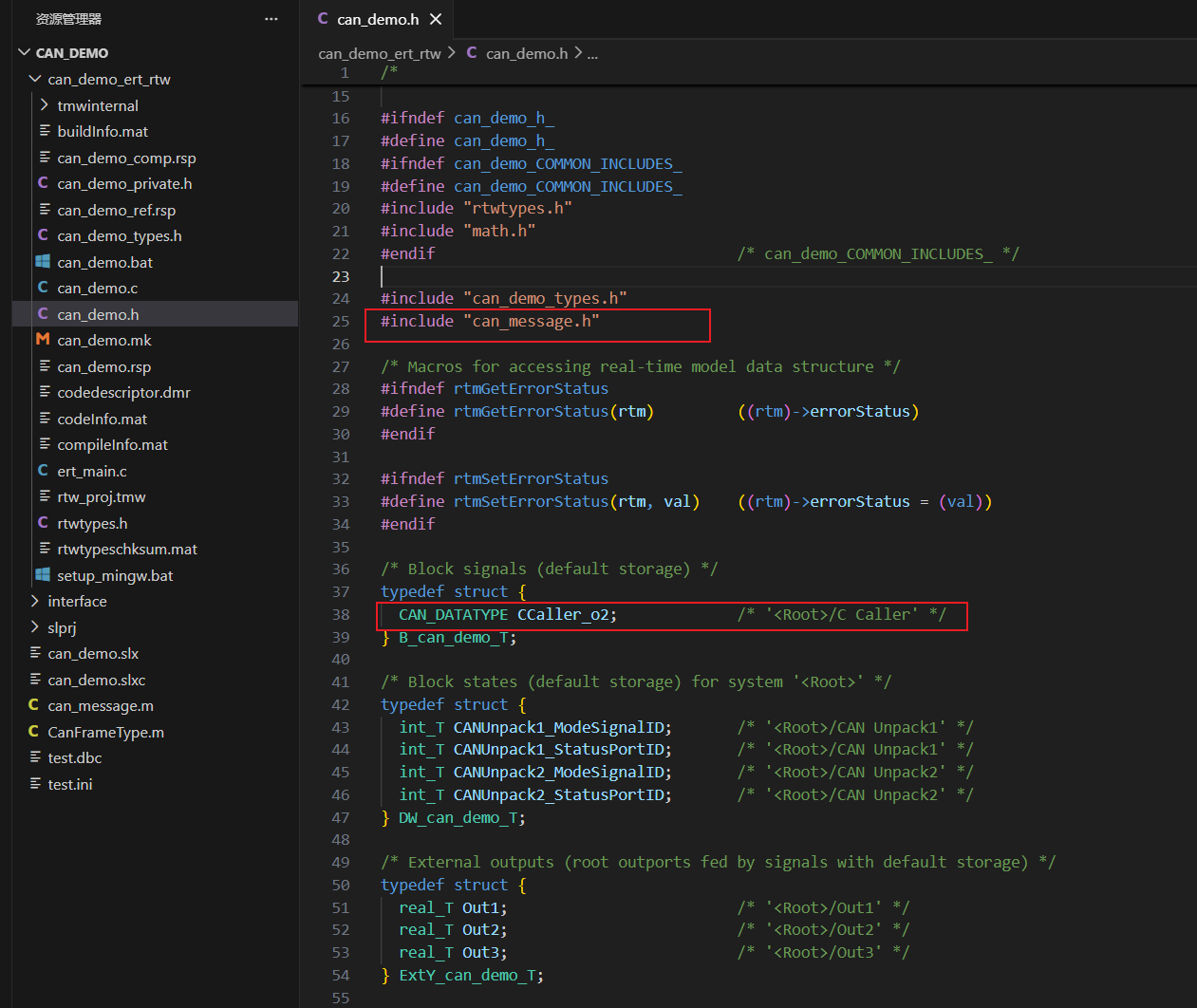

生成代码后，代码中会依赖定义数据格式的头文件，因此代码编译时，也需要把can_message.h放过去。

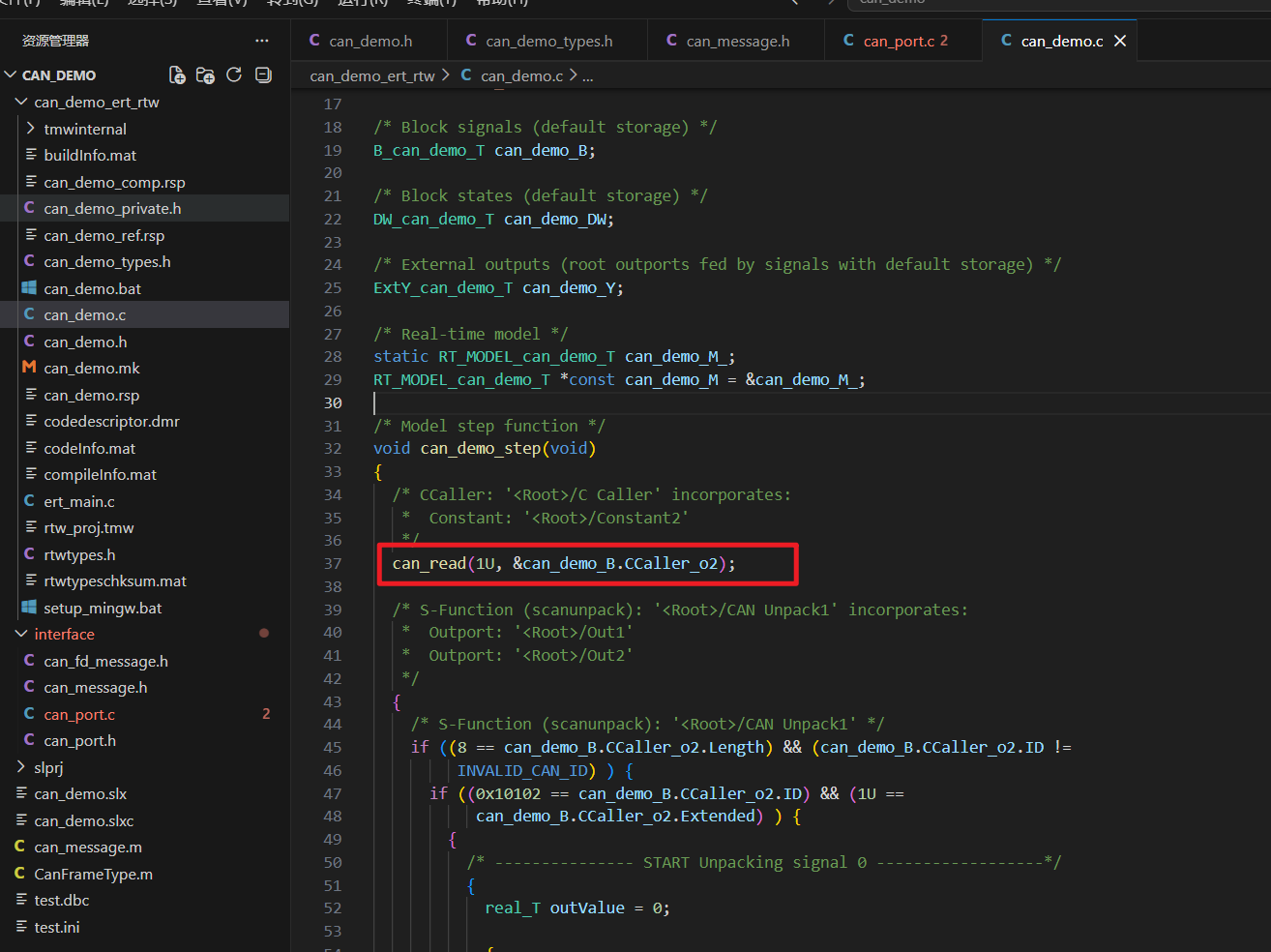

在生成的周期执行的函数中，会调用我们传入的获取数据的接口来读取报文，并顺序判断ID来处理。
