使用的开发板：RTT&正点原子的潘多拉loT Board开发板。主控：STM32L475VET6

软件：CubeMX 6.7.0、Keil 5.38、Nano 3.1.5

第一部分：工程版本及移植

移植的方式有好多种（任选一种）

  1. 基于 Keil MDK 的移植；（最常用的工具）
  2. 基于 CubeMX 的移植；（最常用的工具）
  3. 基于官方软件 RT-Thread Studio；（自动创建工程，比较方便）

1. 使用 Keil MDK 移植

一共需要两步：

  1. 创建一份裸机代码；
  2. 在 Keil 软件中安装 RT-Thread Nano Pack；
  3. 在源工程中添加 RT-Thread Nano 源代码；
  4. 适配工作，主要从 中断、时钟、内存这几个方面进行适配，实现移植；
  5. 添加LED闪烁例程进行验证；
  6. 裁剪内核，通过配置文件 rtconfig.h 实现对系统的裁剪。

裸机代码获取：

  1. 这里可以直接使用 CubeMX 生成一份，配置上时钟、调试接口、LED的IO口之后，直接点击生成即可。下面的案例就是使用这种方式生成的。

  2. 也可以按照正点原子的教程，从固件包里面新建一个。

    这两种方法在工程目录上有一点点差距，内容差不多，移植的时候找到对应的地方就可以了。

1.1 Nano Pack 安装

RT-Thread Master 的源码可以从 https://github.com/RT-Thread/rt-thread 下载。

Nano就是从里面扣出来的，去掉了一些组件和各种开发板的BSP，保留了OS的核心功能，但足够我们使用。

方式一：手动下载安装

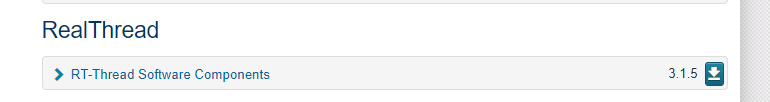

RT-Thread 官方将抠出来的 Nano 作为一个Package放在了KEIL网站：http://www.keil.com/dd2/pack/

打开这条连接，然后拉到下面找到RealThread即可下载。

1.1.1

下载完成之后，直接双击安装即可，路径会自动选择Keil的安装路径。

安装完成之后，在：E:\Keil5 MDK\PACK\RealThread\RT-Thread\3.1.5 路径(Keil的安装路径)下，即可看到下载的源码。

方式二：在Keil中安装

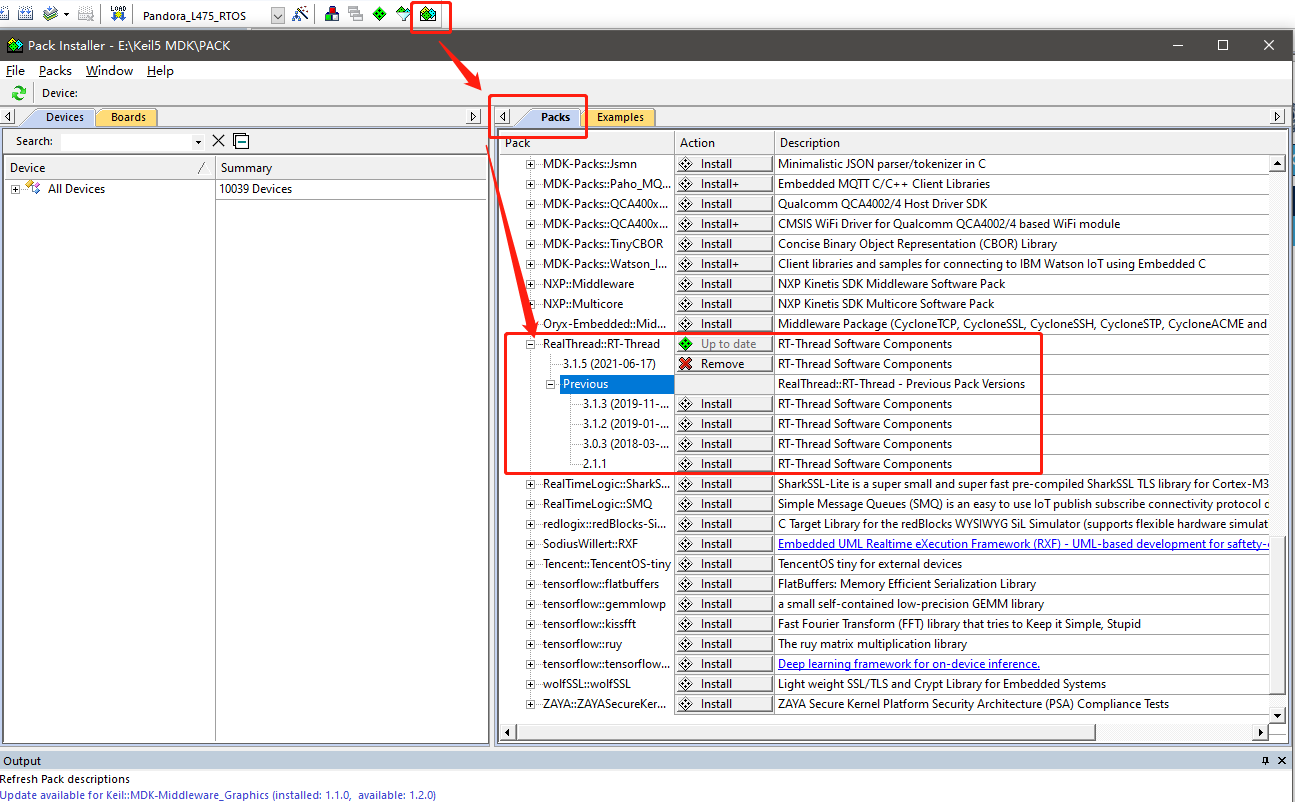

  1. 打开Keil，点击包安装图标，点击右侧的 Pack，展开 Generic，可以找到 RealThread::RT-Thread；
  2. 点击 Action 栏对应的 Install ，就可以在线安装 Nano Pack 了。
  3. 另外，如果需要安装其他版本，则需要展开 RealThread::RT-Thread，进行选择。
  4. 图中 Remove 代表已经安装了。

1.1.2

1.2 Nano 版本移植

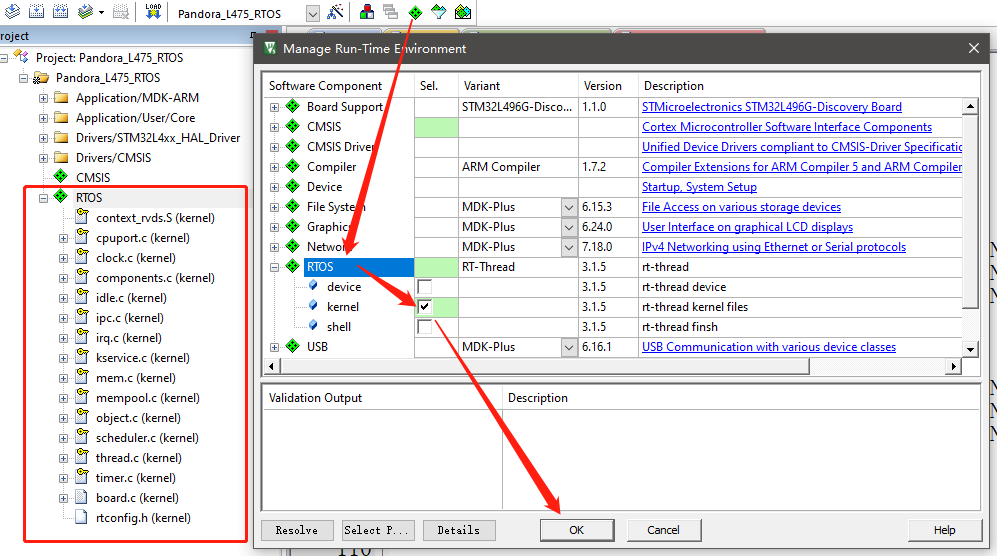

在 Manage Rum-Time Environment 里 “Software Component” 栏找到 RTOS，Variant 栏选择 RT-Thread，然后勾选 kernel，点击 “OK” 就添加 RT-Thread 内核到工程了。

然后在左侧工程栏就可以看到相关代码了。

1.1.3

其中的文件包含：

Cortex-M 芯片内核移植代码

1
2
context_rvds.s
cpuport.c

Kernel 文件

1
2
3
4
5
6
7
8
9
10
11
12
13
clock.c
components.c
device.c
idle.c
ipc.c
irq.c
kservice.c
mem.c
mempool.c
object.c
scheduler.c
thread.c
timer.c

配置文件

1
2
board.c
rtconfig.h

如果不想使用CMSIS添加源码，也可以直接把下载的源码复制到工程中，对照着上面的文件名添加进去即可。注意可能同一个文件所处的位置略微有些差异，其余的部分都是一样的。

在工程文件夹的 Middlewares 文件夹中创建一个 RT-Thread 文件夹。

  • Middlewares/RT-Thread
    • bsp
      • _template
        • board.c
        • rtconfig.h
    • components
      • device（都要保留，后续可能用到）
        • device.c
      • finsh（都要保留，第四章用到）
        • 文件都保留
    • include（都要保留）
    • libcpu
      • arm
        • cortex-m4
          • context_rvds.S
          • cpuport.c
    • src（都要保留）

剩下的没提到的都删掉。

然后在 Keil MDK 内添加文件和头文件即可。后续学习内核的时候，这里用的就是这种方式移植的内核（因为与RTT无关的冗余文件少）。

1.3 适配工作

1.3.1 中断与异常处理

RT-Thread 会接管异常处理函数 HardFault_Handler() 和悬挂处理函数 PendSV_Handler()，这两个函数已由 RT-Thread 实现，所以需要删除工程里中断服务例程文件中的这两个函数，避免在编译时产生重复定义。如果此时对工程进行编译，没有出现函数重复定义的错误，则不用做修改。

在stm32l4xx_it.c文件中找到上述两个函数，直接注释掉即可（也可以在使用CubeMX生成代码的时候，直接不生成这部分中断代码）。

1.3.2 系统时钟配置

在 board.c 中实现 系统时钟配置（为 MCU、外设提供工作时钟）与 os tick 的配置 （为操作系统提供心跳 / 节拍）。

在board.c文件中修改如下函数，以完成系统初始化和 OS Tick 的配置。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
#include "main.h"
extern void SystemClock_Config(void); // 此函数默认是在main.c中，此处声明一下

/* cortex-m 架构使用 SysTick_Handler() */
void SysTick_Handler()
{
  rt_interrupt_enter(); /* 进入中断时必须调用 */

  rt_tick_increase();  /* RT-Thread 系统时钟计数 */

  rt_interrupt_leave(); /* 退出中断时必须调用 */
}

/**
 * This function will initial your board.
 */
void rt_hw_board_init(void)
{
    /*
     * TODO 1: OS Tick Configuration
     * Enable the hardware timer and call the rt_os_tick_callback function
     * periodically with the frequency RT_TICK_PER_SECOND.
     */

	  /* 1、系统、时钟初始化 */
	  HAL_Init(); // 初始化 HAL 库
	  SystemClock_Config(); // 配置系统时钟
	  SystemCoreClockUpdate(); // 对系统时钟进行更新

	  /* 2、OS Tick 频率配置，RT_TICK_PER_SECOND = 1000 表示 1ms 触发一次中断 */
	  SysTick_Config(SystemCoreClock / RT_TICK_PER_SECOND);


    /* Call components board initial (use INIT_BOARD_EXPORT()) */
#ifdef RT_USING_COMPONENTS_INIT
    rt_components_board_init();
#endif

#if defined(RT_USING_USER_MAIN) && defined(RT_USING_HEAP)
    rt_system_heap_init(rt_heap_begin_get(), rt_heap_end_get());
#endif
}

另外，SysTick_Handler()函数在裸机工程中应该也有，也需要去stm32l4xx_it.c文件中注释掉。

1.3.3 内存堆初始化

系统内存堆的初始化在 board.c 中的 rt_hw_board_init() 函数中完成

内存堆功能是否使用取决于宏 RT_USING_HEAP 是否开启（位于rtconfig.h中）

开启系统 heap 将可以使用动态内存功能，如使用 rt_malloc、rt_free 以及各种系统动态创建对象的 API。

若需要使用系统内存堆功能，则打开 RT_USING_HEAP 宏定义即可，此时内存堆初始化函数 rt_system_heap_init() 将被调用。

如果需要使用动态创建线程等对象，则需要配置。

1.4 LED闪烁

在main.c中添加如下代码（注意：LED引脚初始化的代码在源代码中已经配置过了）

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
#include <rtthread.h>	// 线程相关

int main(void)
{
  MX_GPIO_Init();

  while (1)
  {
	  HAL_GPIO_WritePin(GPIOE, GPIO_PIN_7, GPIO_PIN_RESET);
	  HAL_GPIO_WritePin(GPIOE, GPIO_PIN_8, GPIO_PIN_RESET);
	  HAL_GPIO_WritePin(GPIOE, GPIO_PIN_9, GPIO_PIN_RESET);
	  rt_thread_mdelay(500);

	  HAL_GPIO_WritePin(GPIOE, GPIO_PIN_7, GPIO_PIN_SET);
	  HAL_GPIO_WritePin(GPIOE, GPIO_PIN_8, GPIO_PIN_SET);
	  HAL_GPIO_WritePin(GPIOE, GPIO_PIN_9, GPIO_PIN_SET);
	  rt_thread_mdelay(500);
  }
}

注意

  1. 这里使用的延时函数是由RTT提供的，此函数引起系统调度，切换到其他线程运行。
  2. 这里的main函数中不再执行初始化动作，RTT系统启动时已经做好了。

至此，将工程编译并下载，即可看到LED闪烁了。

1.5 裁剪内核

如果对内核的部分功能用不着，可以对其进行裁剪。

裁剪是通过rtconfig.h文件进行配置的。具体参照[内核裁剪](#5. 内核配置及裁剪)

先保持默认的，能用就行，后面分析阶段再说。

2. 使用 CubeMX 移植

其实和使用 Keil MDK 移植的步骤基本一样，只是添加源代码的过程不一样。

  1. 在 CubeMX 软件中安装 RT-Thread Nano pack 安装包；
  2. 在 CubeMX 配置界面添加 RT-Thread Nano 源码，然后生成工程；
  3. 适配工作，主要从 中断、时钟、内存这几个方面进行适配，实现移植；
  4. 添加LED闪烁例程进行验证；
  5. 裁剪，通过配置文件 rtconfig.h 实现对系统的裁剪。

2.1 Nano Pack 安装

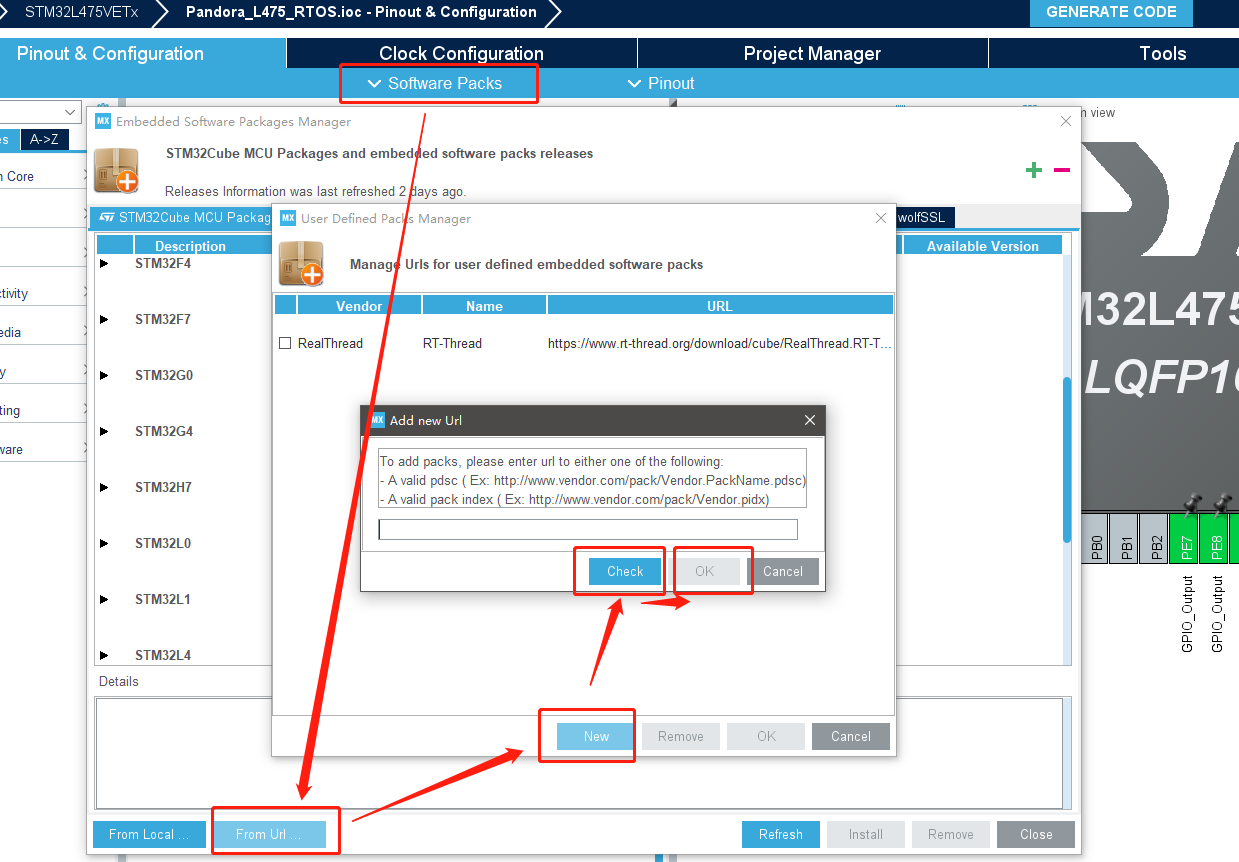

  1. 在 CubeMX 中选择完芯片后，点击 Software Packs -> Manage Software Packs；
  2. 在弹出的界面下方，点击 From Url 后，弹出新的界面；
  3. 在弹出的界面下方。点击 New；
  4. 在弹出的输入框中输入：https://www.rt-thread.org/download/cube/RealThread.RT-Thread.pdsc
  5. 然后点击 Check，等待检查通过后安装即可。

1.2.1

2.2 Nano 版本移植

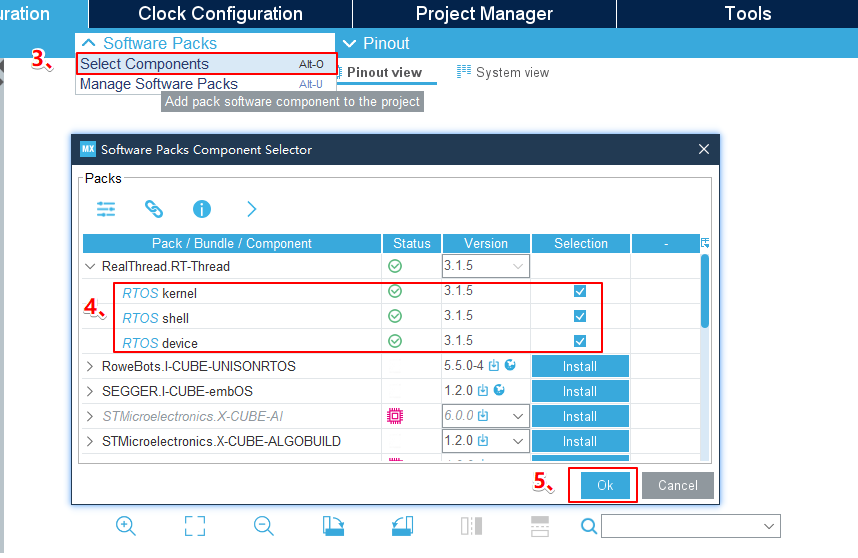

点击 Softwares Packages->Select Components，进入组件配置界面，选择 RealThread， 然后根据需求选择 RT-Thread 组件，然后点击 OK 按钮。

1.2.2

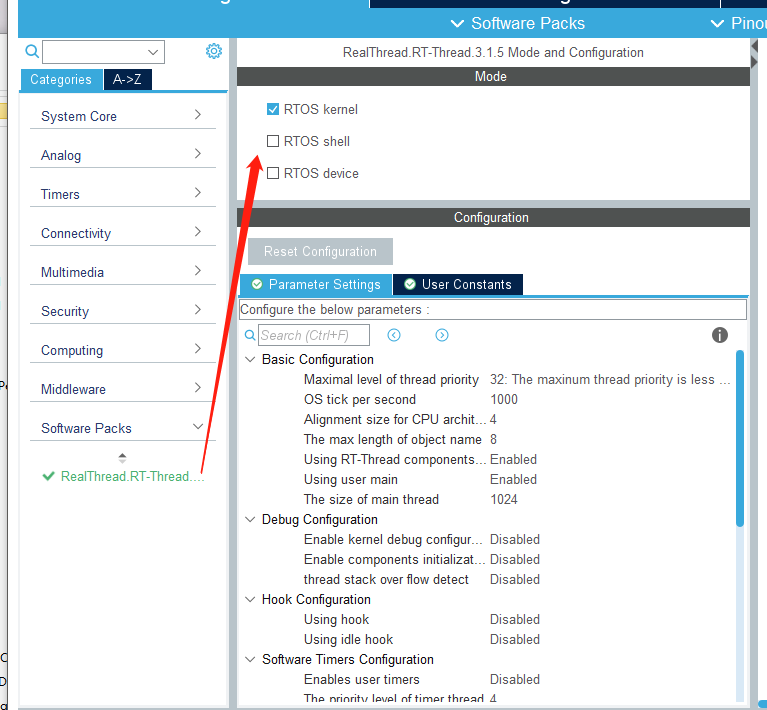

然后在左侧栏对组件和参数进行配置。

1.2.3

RT-Thread Nano 软件包中包含 kernel, shell 和 device 三个部分，仅选择 kernel 表示只使用 RT-Thread 内核，工程中会添加内核代码；选择 kernel 与 shell 表示在使用 RT-Thread Nano 的基础上使用 FinSH Shell 组件，工程中会添加内核代码与 FinSH 组件的代码，FinSH 的移植详见 《在 RT-Thread Nano 上添加控制台与 FinSH》。再选择 device 表示使用 rt-thread 的 device 框架，用户基于此框架编写外设驱动并注册后，就可以使用 device 统一接口操作外设。

剩下的按照需要的功能进行配置即可（记得把串口加上，否则后面board.c中的串口初始化会报错，如果用不到串口可以不用配置，把其中串口初始化报错的部分注释掉就行，后面还会有用）。

2.3 适配工作

2.3.1 中断与异常处理

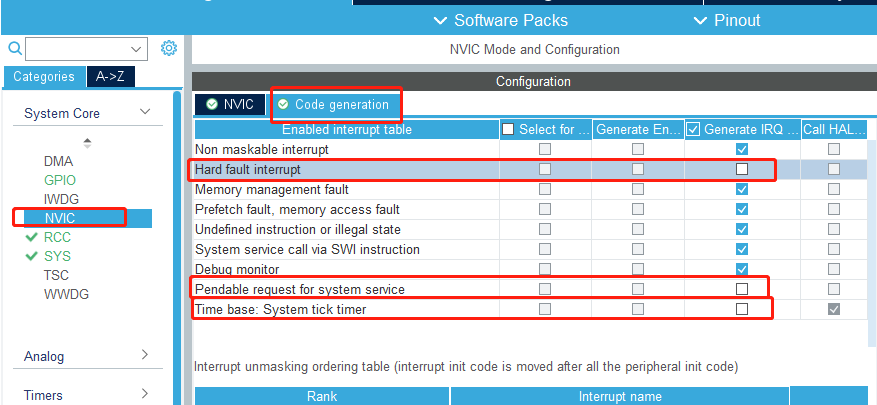

RT-Thread 操作系统重定义 HardFault_Handler、PendSV_Handler、SysTick_Handler 中断函数，为了避免重复定义的问题，在生成工程之前，需要在中断配置中，代码生成的选项中，取消选择三个中断函数（对应注释选项是 Hard fault interrupt, Pendable request, Time base :System tick timer），最后点击生成代码，具体操作如下图 所示：

1.2.4

和使用 Keil MDK 不同的是，这里直接不让生成就好了，而不是生成了重新注释。

当然，使用 Keil MDK 创建源工程的时候，也可以不生成，就不用再注释了。

2.3.2 系统时钟配置

使用 CubeMX的话，生成的代码其实已经配置好了。

可以对比 1.3.2 小节的代码看一看。

2.3.3 内存堆初始化

同 1.3.3 小节。

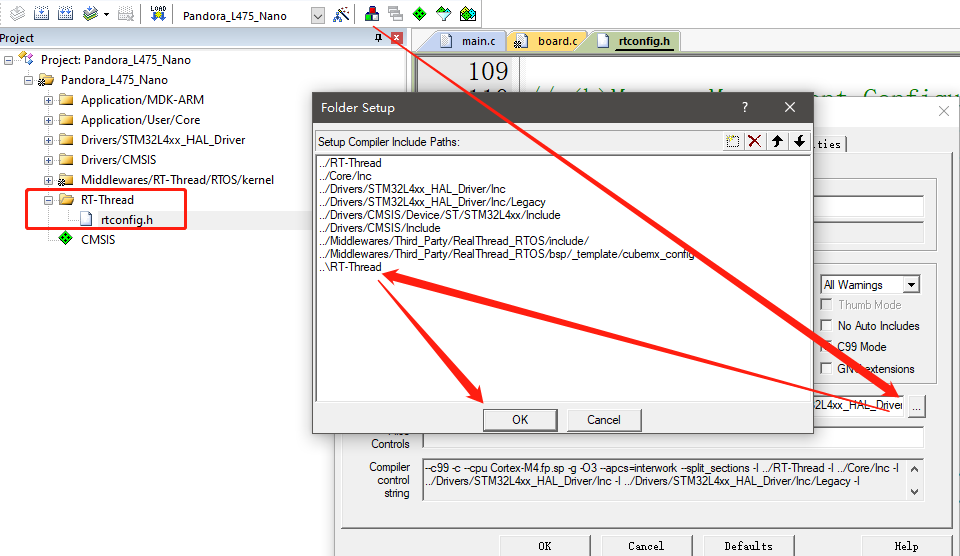

这里注意，生成的工程目录中有个：RT-Thread 文件夹。里面只有一个rtconfig.h文件。

但是生成的工程中，没有包含这个文件夹，所以会发现根本找不到配置文件。

因此需要在工程中对其进行添加，并添加头文件路径（如果有就算了），如下图所示。

1.2.5

2.4 LED闪烁

在main.c文件的while中添加如下代码（注意：LED引脚初始化的代码在源代码中已经配置过了）

1
2
3
4
5
6
7
8
9
10
11
12
while (1)
{
	  HAL_GPIO_WritePin(GPIOE, GPIO_PIN_7, GPIO_PIN_RESET);
	  HAL_GPIO_WritePin(GPIOE, GPIO_PIN_8, GPIO_PIN_RESET);
	  HAL_GPIO_WritePin(GPIOE, GPIO_PIN_9, GPIO_PIN_RESET);
	  rt_thread_mdelay(500);

	  HAL_GPIO_WritePin(GPIOE, GPIO_PIN_7, GPIO_PIN_SET);
	  HAL_GPIO_WritePin(GPIOE, GPIO_PIN_8, GPIO_PIN_SET);
	  HAL_GPIO_WritePin(GPIOE, GPIO_PIN_9, GPIO_PIN_SET);
	  rt_thread_mdelay(500);
}

main函数中的HAL_Init()、SystemClock_Config();在我们配置系统时钟（2.3.2小节）时已经初始化过了，因此在main函数中其实不用初始化了，可以选择注释掉，但是每次生成工程都还要重新注释。

注意

  1. 这里使用的延时函数是由RTT提供的，此函数引起系统调度，切换到其他线程运行。
  2. 这里的main函数中不再执行初始化动作，RTT系统启动时已经做好了。

至此，将工程编译并下载，即可看到LED闪烁了。

2.5 裁剪内核

如果对内核的部分功能用不着，可以对其进行裁剪。

裁剪是通过rtconfig.h文件进行配置的。具体参照[内核裁剪](#5. 内核配置及裁剪)

先保持默认的，能用就行，后面分析阶段再说。

3. 使用 RT-Thread Studio 创建

直接创建 nano 工程即可。

4. 移植 FinSH

这里移植 FinSH 主要有两种目的。

  1. 基础功能：实现打印，用来向控制台对接的终端输出打印信息。
  2. 移植 FinSH 组件：命令输入，用以在控制台输入命令调试系统。

如果只需要第一个功能，则只需要实现两个函数，串口初始化和系统输出函数，即可完成 UART 控制台打印功能。

如果还需要第二个功能，则在上述基础上还需要添加 FinSH 组件源码，并再对接一个系统输入函数即可实现。

4.1 打印功能

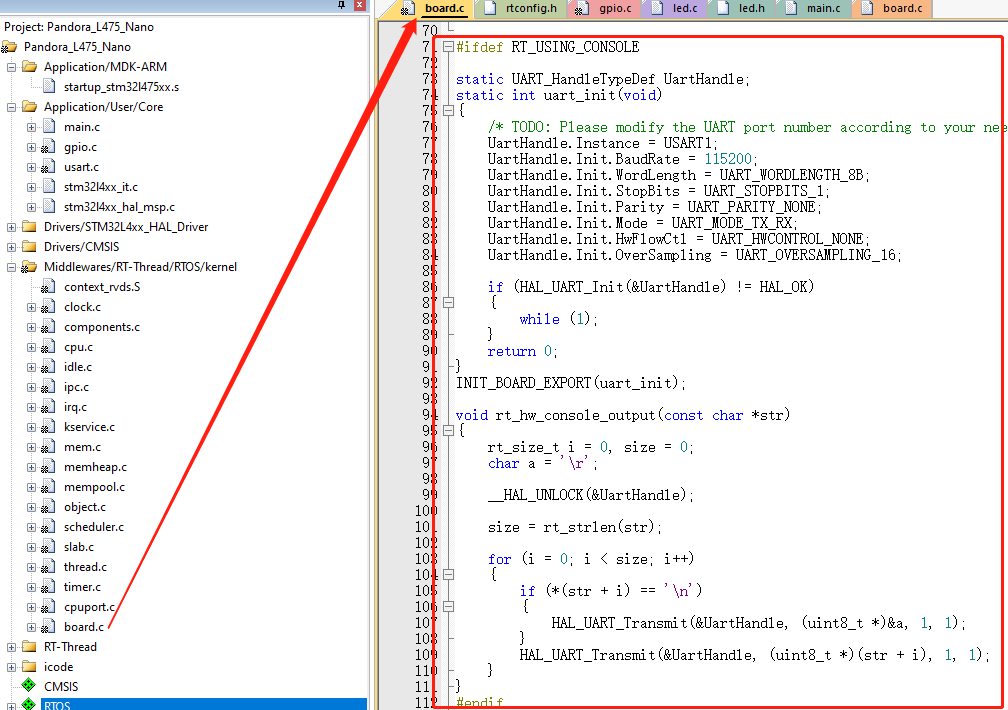

如果使用的是 CubeMX 移植的代码，其实已经在board.c中默认配置好了（2.2小节的最后一段话有提到），如下图所示。

4.1

只需要确认这里使用的串口是不是自己实际对应的串口即可。

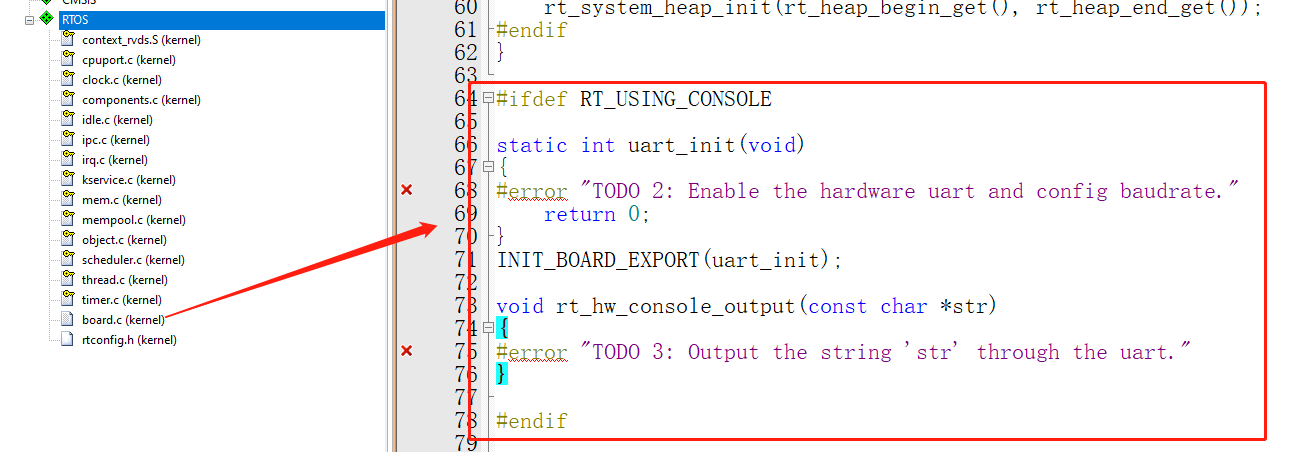

而如果使用的是 Keil 配置的 Nano，则如下图所示给预留了位置。

4.1

把上面的抄过来就好了

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
#ifdef RT_USING_CONSOLE

static UART_HandleTypeDef UartHandle;
static int uart_init(void)
{
    /* TODO: Please modify the UART port number according to your needs */
    UartHandle.Instance = USART1;
    UartHandle.Init.BaudRate = 115200;
    UartHandle.Init.WordLength = UART_WORDLENGTH_8B;
    UartHandle.Init.StopBits = UART_STOPBITS_1;
    UartHandle.Init.Parity = UART_PARITY_NONE;
    UartHandle.Init.Mode = UART_MODE_TX_RX;
    UartHandle.Init.HwFlowCtl = UART_HWCONTROL_NONE;
    UartHandle.Init.OverSampling = UART_OVERSAMPLING_16;

    if (HAL_UART_Init(&UartHandle) != HAL_OK)
    {
        while (1);
    }
    return 0;
}
INIT_BOARD_EXPORT(uart_init);

void rt_hw_console_output(const char *str)
{
    rt_size_t i = 0, size = 0;
    char a = '\r';

    __HAL_UNLOCK(&UartHandle);

    size = rt_strlen(str);

    for (i = 0; i < size; i++)
    {
        if (*(str + i) == '\n')
        {
            HAL_UART_Transmit(&UartHandle, (uint8_t *)&a, 1, 1);
        }
        HAL_UART_Transmit(&UartHandle, (uint8_t *)(str + i), 1, 1);
    }
}
#endif

初始化函数uart_init()的执行，是利用的INIT_BOARD_EXPORT(uart_init);语句。

可以查看官网对自动初始化机制的介绍。

然后，在main函数中添加使用到打印函数rt_kprintf()的语句。

1
2
3
4
5
6
7
// 这里放到了 mian 函数中的 while 之前
rt_uint32_t count = 0;
for (count = 0; count < 10 ; count++)
{
    rt_kprintf("count: %d\n", count);
    rt_thread_mdelay(500);
}

编译并下载至开发板，打开串口调试工具并复位开发板，即可看到串口输出。

4.2 移植 FinSH 组件

如果需要移植 FinSH 组件，在完成打印功能之后，还需要：

  1. 在工程中添加 FinSH 源码。
  2. 实现函数对接。

添加 FinSH 源码的方式和 添加 Nano 的方式一样，只需要把 shell 也勾选上即可。

如果使用 CubeMX 添加 FinSH 源码，重新生成工程后，会在工程目录多出如下几个文件。

4.3

然后，在rtconfig.h中打开**#include “finsh_config.h”**。

注意：在finsh_port.c文件中，#error Please uncomment the line <#include “finsh_config.h”> in the rtconfig.h 这一行需要注释掉。

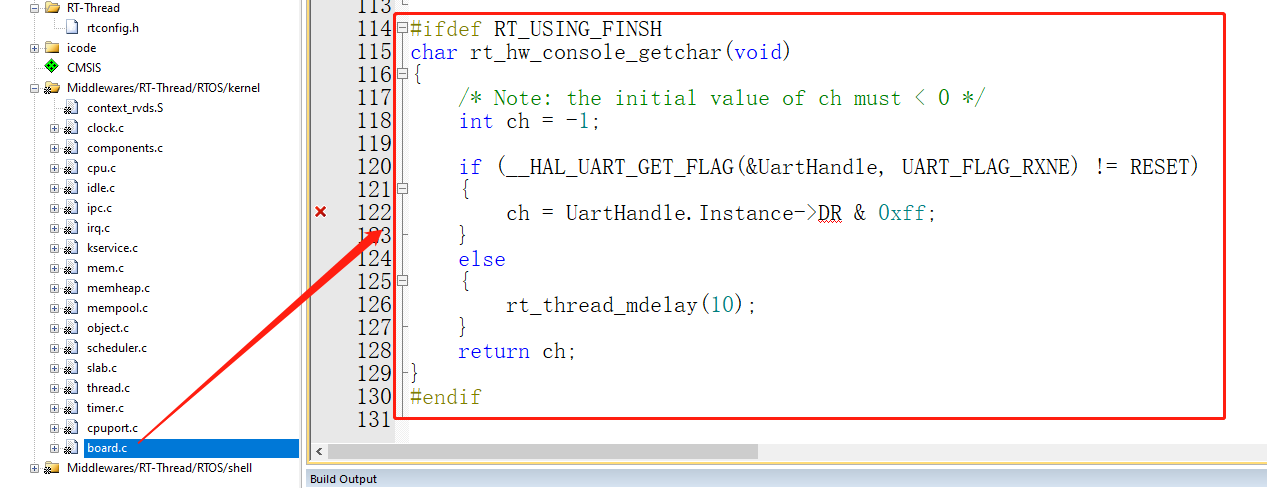

而在board.c中可以看到，相关函数已经默认写好了。

4.4

但是，这里的 DR 会报错，因为有些芯片这个寄存器的名字为DR，有的为RDR。这里将 DR 改为 RDR 即可。

而如果使用的是 Keil MDK 添加的源码。则会在工程目录多出几个文件。

同样的，添加之后，需要在rtconfig.h文件中打开**#include “finsh_config.h”**。

然后finsh_port.c文件中可以看到上面的接口，也是一样的，用这种方式的话，把上面的抄过来就好了。

这个是 RT-Thread 官网给的示例，直接抄上面的也行

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
#ifdef RT_USING_FINSH
char rt_hw_console_getchar(void)
{
    int ch = -1;

    if (__HAL_UART_GET_FLAG(&UartHandle, UART_FLAG_RXNE) != RESET)
    {
        ch = UartHandle.Instance->RDR & 0xff;
    }
    else
    {
        if(__HAL_UART_GET_FLAG(&UartHandle, UART_FLAG_ORE) != RESET)
        {
            __HAL_UART_CLEAR_OREFLAG(&UartHandle);
        }
        rt_thread_mdelay(10);
    }
    return ch;
}
#endif

可以发现，其实两种方法做的事情是一样的，最后除了rt_hw_console_getchar函数的位置不同，其他的基本都一样。

然后就可以测试了。使用串口助手。

  1. 不勾选发送新行，输入h，点击发送
  2. 不勾选发送新行，输入e，点击发送
  3. 不勾选发送新行，输入l，点击发送
  4. 不勾选发送新行，输入p，点击发送
  5. 什么也不输，勾选发送新行，点击发送。

4.5

显然，这种查询的方式很沙雕。

4.3 更改中断方式

这种查询的方式显然很不对，因此进一步将其更改为中断方式。

官网有所有需要添加的代码，按照自己的习惯放到某个位置就好。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223
224
225
226
227
228
229
230
231
232
/* 第一部分：ringbuffer 实现部分 */
#include <rtthread.h>
#include <string.h>

#define rt_ringbuffer_space_len(rb) ((rb)->buffer_size - rt_ringbuffer_data_len(rb))

struct rt_ringbuffer
{
    rt_uint8_t *buffer_ptr;

    rt_uint16_t read_mirror : 1;
    rt_uint16_t read_index : 15;
    rt_uint16_t write_mirror : 1;
    rt_uint16_t write_index : 15;

    rt_int16_t buffer_size;
};

enum rt_ringbuffer_state
{
    RT_RINGBUFFER_EMPTY,
    RT_RINGBUFFER_FULL,
    /* half full is neither full nor empty */
    RT_RINGBUFFER_HALFFULL,
};

rt_inline enum rt_ringbuffer_state rt_ringbuffer_status(struct rt_ringbuffer *rb)
{
    if (rb->read_index == rb->write_index)
    {
        if (rb->read_mirror == rb->write_mirror)
            return RT_RINGBUFFER_EMPTY;
        else
            return RT_RINGBUFFER_FULL;
    }
    return RT_RINGBUFFER_HALFFULL;
}

/**
 * get the size of data in rb
 */
rt_size_t rt_ringbuffer_data_len(struct rt_ringbuffer *rb)
{
    switch (rt_ringbuffer_status(rb))
    {
    case RT_RINGBUFFER_EMPTY:
        return 0;
    case RT_RINGBUFFER_FULL:
        return rb->buffer_size;
    case RT_RINGBUFFER_HALFFULL:
    default:
        if (rb->write_index > rb->read_index)
            return rb->write_index - rb->read_index;
        else
            return rb->buffer_size - (rb->read_index - rb->write_index);
    };
}

void rt_ringbuffer_init(struct rt_ringbuffer *rb,
                        rt_uint8_t           *pool,
                        rt_int16_t            size)
{
    RT_ASSERT(rb != RT_NULL);
    RT_ASSERT(size > 0);

    /* initialize read and write index */
    rb->read_mirror = rb->read_index = 0;
    rb->write_mirror = rb->write_index = 0;

    /* set buffer pool and size */
    rb->buffer_ptr = pool;
    rb->buffer_size = RT_ALIGN_DOWN(size, RT_ALIGN_SIZE);
}

/**
 * put a character into ring buffer
 */
rt_size_t rt_ringbuffer_putchar(struct rt_ringbuffer *rb, const rt_uint8_t ch)
{
    RT_ASSERT(rb != RT_NULL);

    /* whether has enough space */
    if (!rt_ringbuffer_space_len(rb))
        return 0;

    rb->buffer_ptr[rb->write_index] = ch;

    /* flip mirror */
    if (rb->write_index == rb->buffer_size-1)
    {
        rb->write_mirror = ~rb->write_mirror;
        rb->write_index = 0;
    }
    else
    {
        rb->write_index++;
    }

    return 1;
}
/**
 * get a character from a ringbuffer
 */
rt_size_t rt_ringbuffer_getchar(struct rt_ringbuffer *rb, rt_uint8_t *ch)
{
    RT_ASSERT(rb != RT_NULL);

    /* ringbuffer is empty */
    if (!rt_ringbuffer_data_len(rb))
        return 0;

    /* put character */
    *ch = rb->buffer_ptr[rb->read_index];

    if (rb->read_index == rb->buffer_size-1)
    {
        rb->read_mirror = ~rb->read_mirror;
        rb->read_index = 0;
    }
    else
    {
        rb->read_index++;
    }

    return 1;
}


/* 第二部分：finsh 移植对接部分 */
#define UART_RX_BUF_LEN 16
rt_uint8_t uart_rx_buf[UART_RX_BUF_LEN] = {0};
struct rt_ringbuffer  uart_rxcb;         /* 定义一个 ringbuffer cb */
static UART_HandleTypeDef UartHandle;
static struct rt_semaphore shell_rx_sem; /* 定义一个静态信号量 */

/* 初始化串口，中断方式 */
static int uart_init(void)
{
    /* 初始化串口接收 ringbuffer  */
    rt_ringbuffer_init(&uart_rxcb, uart_rx_buf, UART_RX_BUF_LEN);

    /* 初始化串口接收数据的信号量 */
    rt_sem_init(&(shell_rx_sem), "shell_rx", 0, 0);

    /* 初始化串口参数，如波特率、停止位等等（cubemx生成的） */
    UartHandle.Instance = USART1;
    UartHandle.Init.BaudRate   = 115200;
    UartHandle.Init.HwFlowCtl  = UART_HWCONTROL_NONE;
    UartHandle.Init.Mode       = UART_MODE_TX_RX;
    UartHandle.Init.OverSampling = UART_OVERSAMPLING_16;
    UartHandle.Init.WordLength = UART_WORDLENGTH_8B;
    UartHandle.Init.StopBits   = UART_STOPBITS_1;
    UartHandle.Init.Parity     = UART_PARITY_NONE;

    /* 初始化串口引脚等 */
    if (HAL_UART_Init(&UartHandle) != HAL_OK)
    {
        while (1);
    }

    /* 中断配置 */
	HAL_NVIC_SetPriority(USART1_IRQn, 1, 1);			// 设置优先级
	HAL_NVIC_EnableIRQ(USART1_IRQn);					// 开启中断
	__HAL_UART_ENABLE_IT(&UartHandle, UART_IT_RXNE);	// 使能中断

    return 0;
}
INIT_BOARD_EXPORT(uart_init);

/* 移植控制台，实现控制台输出, 对接 rt_hw_console_output */
void rt_hw_console_output(const char *str)
{
    rt_size_t i = 0, size = 0;
    char a = '\r';

    __HAL_UNLOCK(&UartHandle);

    size = rt_strlen(str);
    for (i = 0; i < size; i++)
    {
        if (*(str + i) == '\n')
        {
            HAL_UART_Transmit(&UartHandle, (uint8_t *)&a, 1, 1);
        }
        HAL_UART_Transmit(&UartHandle, (uint8_t *)(str + i), 1, 1);
    }
}

/* 移植 FinSH，实现命令行交互, 需要添加 FinSH 源码，然后再对接 rt_hw_console_getchar */
/* 中断方式 */
char rt_hw_console_getchar(void)
{
    char ch = 0;

    /* 从 ringbuffer 中拿出数据 */
    while (rt_ringbuffer_getchar(&uart_rxcb, (rt_uint8_t *)&ch) != 1)
    {
        rt_sem_take(&shell_rx_sem, RT_WAITING_FOREVER);
    }
    return ch;
}

/* uart 中断 */
void USART1_IRQHandler(void)
{
    int ch = -1;
    /* enter interrupt */
    rt_interrupt_enter();          // 在中断中一定要调用这对函数，进入中断

    if ((__HAL_UART_GET_FLAG(&(UartHandle), UART_FLAG_RXNE) != RESET) &&
        (__HAL_UART_GET_IT_SOURCE(&(UartHandle), UART_IT_RXNE) != RESET))
    {
        while (1)
        {
            ch = -1;
            if (__HAL_UART_GET_FLAG(&(UartHandle), UART_FLAG_RXNE) != RESET)
            {
                ch =  UartHandle.Instance->RDR & 0xff;
            }
            if (ch == -1)
            {
                break;
            }
            /* 读取到数据，将数据存入 ringbuffer */
            rt_ringbuffer_putchar(&uart_rxcb, ch);
        }
        rt_sem_release(&shell_rx_sem);
    }

    /* leave interrupt */
    rt_interrupt_leave();    // 在中断中一定要调用这对函数，离开中断
}

之后，再次测试时，直接输入 help 并发送即可有同样的效果。

CubeMX 生成的中断处理函数中的回调函数可以屏蔽掉。

5. 内核配置及裁剪

rtconfig.c文件内容如下

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
/* RT-Thread config file */

#ifndef __RTTHREAD_CFG_H__
#define __RTTHREAD_CFG_H__

/* ********************** 基础部分 *************************/
/* 设置系统最大优先级，可设置范围 8 到 256，默认值 32 */
#define RT_THREAD_PRIORITY_MAX 32

/* 设置 RT-Thread 操作系统节拍，表示多少 tick 每秒 */
/* 时钟节拍率越快，系统的额外开销就越大。常用值为 100 或 1000。 */
#define RT_TICK_PER_SECOND 1000

/* 字节对齐时设定对齐的字节个数，默认 4，常使用 ALIGN(RT_ALIGN_SIZE) 进行字节对齐 */
#define RT_ALIGN_SIZE 4

/* 设置对象名称的最大长度，默认 8 个字符，一般无需修改 */
#define RT_NAME_MAX 8

/* 设置使用组件自动初始化功能，默认需要使用，开启该宏则可以使用自动初始化功能 */
#define RT_USING_COMPONENTS_INIT

/* 开启 RT_USING_USER_MAIN 宏，则打开 user_main 功能，默认需要开启，这样才能调用 RT-Thread 的启动代码 */
/* main 线程的栈大小可修改 */
#define RT_USING_USER_MAIN
#define RT_MAIN_THREAD_STACK_SIZE 1024


/* ********************** 内核调试部分 *************************/
/* 定义 RT_DEBUG 宏则开启 debug 模式。若开启系统调试，则在实现打印之后可以打印系统 LOG 日志。请在代码开发与调试过程中打开该项，帮助调试定位问题，在代码发布时关闭该项 */
//#define RT_DEBUG					// 关闭 debug
#define RT_DEBUG_INIT 0				// 启用组件初始化调试配置，设置为 1 则会打印自动初始化的函数名称
//#define RT_USING_OVERFLOW_CHECK	// 关闭栈溢出检查


/* ********************** 钩子函数部分 *************************/
/* 设置是否使用钩子函数，默认关闭 */
//#define RT_USING_HOOK			// 是否 开启系统钩子功能
//#define RT_USING_IDLE_HOOK	// 是否 开启空闲线程钩子功能


/* ********************** 软件定时器部分 *************************/
/* 设置是否启用软件定时器，以及相关参数的配置，默认关闭 */
//#define RT_USING_TIMER_SOFT			// 是否 开启软件定时器功能
#define RT_TIMER_THREAD_PRIO 4			// 设置软件定时器线程的优先级，默认为 4
#define RT_TIMER_THREAD_STACK_SIZE 512	// 设置软件定时器线程的栈大小，默认为 512 字节


/* ********************** IPC 部分 *************************/
/* 系统支持的 IPC 有：信号量、互斥量、事件集、邮箱、消息队列。通过定义相应的宏打开或关闭该 IPC 的使用 */
#define RT_USING_SEMAPHORE		// 设置是否使用 信号量，默认打开
//#define RT_USING_MUTEX		// 设置是否使用 互斥量
//#define RT_USING_EVENT		// 设置是否使用 事件集
//#define RT_USING_MAILBOX		// 设置是否使用  邮箱
//#define RT_USING_MESSAGEQUEUE	// 设置是否使用 消息队列


/* ********************** 内存部分 *************************/
/* RT-Thread 内存管理包含：内存池、内存堆、小内存算法。通过开启相应的宏定义使用相应的功能 */
#define RT_USING_HEAP			// 是否使用 内存堆
#define RT_USING_SMALL_MEM		// 是否使用 小内存管理
//#define RT_USING_TINY_SIZE	// 是否使用 小体积的算法，牵扯到 rt_memset、rt_memcpy 所产生的体积


/* ********************** FinSH 部分 *************************/
#define RT_USING_CONSOLE			// 开启控制台功能，失能该宏则关闭控制台，不能实现打印
#define RT_CONSOLEBUF_SIZE 128		// 控制台缓冲大小（1-1024）
/* 当系统加入 FinSH 组件源码后，需要在 rtconfig.h 中开启以下项。参考 finsh_config.h 中内容。若未加入 FinSH 组件源码，请勿开启此项。 */
#include "finsh_config.h"


/* ********************** device 部分 *************************/
/* 当系统中加入 device 框架源码时，则需要在 rtconfig.h 中开启以下项。若未加入 device 源码，请勿开启此项 */
//#define RT_USING_DEVICE

#endif

finsh_config.h内容如下

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
/* FinSH config file */

#ifndef __MSH_CFG_H__
#define __MSH_CFG_H__

/* 打开 FinSH 组件 */
#define RT_USING_FINSH

/* 使用 MSH 模式 */
#define FINSH_USING_MSH
#define FINSH_USING_MSH_ONLY

/* tshell 线程的优先级与线程栈大小 */
#define FINSH_THREAD_PRIORITY       21		// 请检查系统最大优先级的值，该值必须在系统支持的优先级范围之内
#define FINSH_THREAD_STACK_SIZE     1024

/* 使用符号表，使用命令描述 */
#define FINSH_USING_SYMTAB
#define FINSH_USING_DESCRIPTION

#endif
许可协议

本文由 imhaozi 编写，采用 署名-非商业性使用-相同方式共享 4.0 国际 许可协议，转载请注明出处。
